그래프에 배경 맵 추가

JMP 그래프에 맵 이미지와 경계를 추가하면 지리적 데이터의 맥락을 시각적으로 파악할 수 있습니다. 배경 맵을 첨부하면 데이터에 지리적 맥락을 제공하고 완전히 새로운 방식으로 데이터를 볼 수 있는 흥미로운 맵이 생성됩니다. 예를 들어 그래프에 미국 이미지를 표시하는 맵을 추가할 수 있습니다. 데이터에 미국의 위도 및 경도가 포함된 경우에는 각 주의 경계를 표시하는 방법도 있습니다. 다양한 유형의 배경 맵이 있습니다. 몇몇 맵은 JMP에 기본 제공되며 JMP 설치의 일부로 제공됩니다. 다른 맵은 인터넷 소스에서 검색되며 사용자가 정의할 수도 있습니다.

데이터에 위도 및 경도 좌표가 포함되어야 합니다. 그렇지 않으면 맵이 있어도 데이터와 관련된 의미를 파악할 수 없습니다. 또한 X 및 Y 축에는 맵 유형에 따른 범위 요구 사항이 있습니다. 이후 섹션에서는 이러한 요구 사항에 대해 설명합니다. X 축과 Y 축에 경도와 위도를 그린 다음, 그래프 내에서 마우스 오른쪽 버튼을 클릭하고 그래프 > 배경 맵을 선택합니다.

배경 맵 창에 "이미지"와 "경계"라는 두 가지 선택 열이 표시됩니다. 창 왼쪽에 있는 두 개의 기본 제공 맵 이미지 중 하나를 선택하거나, Web Map Service에 연결하여 배경 이미지를 검색할 수 있습니다. 창 오른쪽에서 여러 지역에 대한 행정 경계를 선택할 수 있습니다.

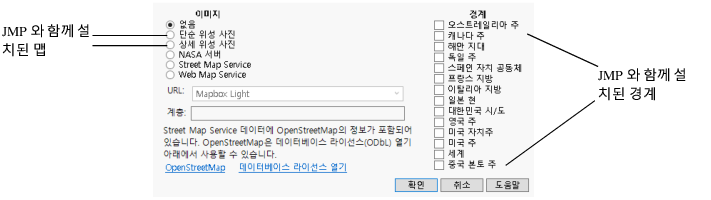

그림 12.12 배경 맵 옵션의 예

다음과 같은 배경 맵 옵션을 사용할 수 있습니다.

이미지

없음

"이미지" 열에서 선택한 배경 맵을 제거합니다.

단순 위성 사진

기본 지형 맵을 표시합니다. 예를 보려면 SAS Offices.jmp 및 Aircraft Incidents.jmp 샘플 데이터 테이블에서 연결된 스크립트를 실행합니다.

상세 위성 사진

상세 지형이 포함된 고해상도 맵을 표시합니다.

NASA 서버

NASA 서버의 맵을 표시합니다. 인터넷에 연결되어 있어야 합니다.

Street Map Service

화면 확대/축소 수준에 따라 적절한 상세 정보가 포함된 맵을 표시합니다. 이를 통해 도로 수준까지 확대할 수 있습니다. 예를 보려면 SAS Offices.jmp 샘플 데이터 테이블에서 관련 스크립트를 실행하십시오.

Web Map Service

지정한 URL(Uniform Resource Locator) 및 계층의 맵을 표시합니다. 인터넷에 연결되어 있어야 합니다.

경계

없음

"경계" 열에서 선택한 경계를 제거합니다.

다양한 영역의 경계

캐나다 주, 미국 자치주, 미국 주 및 세계 국가와 같은 맵 영역의 경계를 표시합니다. 목록은 사용자 위치에 따라 달라집니다. Esri 셰이프 파일에서 생성한 맵도 여기에 나열됩니다.

맵을 볼 때 다음 두 가지 도구가 특히 유용합니다.

• 손 도구()는 맵에서 가로/세로로 스크롤하는 데 사용할 수 있습니다.

• 돋보기 도구()는 확대/축소에 사용할 수 있습니다.
