등고선 그림의 추가 예

이 예에서는 삼각 분할 데이터 테이블을 생성하고, Delaunay 삼각형을 사용하도록 삼각 분할을 변환하고, 삼각형의 알파 셰이프를 필터링하는 방법을 보여 줍니다.

1. 도움말 > 샘플 데이터 폴더를 선택하고 Cities.jmp를 엽니다.

2. 그래프 > 등고선 그림을 선택합니다.

3. OZONE을 선택하고 Y를 클릭합니다.

4. X와 Y를 선택하고 X를 클릭합니다.

5. 영역 채우기를 선택합니다.

6. 확인을 클릭합니다.

7. "OZONE에 대한 등고선 그림" 옆의 빨간색 삼각형을 클릭하고 다음 옵션을 선택합니다.

a. 변환 > 정규 범위

이 옵션을 사용하면 X와 Y 둘 다에서 삼각 분할 계산 방법이 Delaunay 삼각 분할 대신 정규 척도([0,1])로 변경됩니다.

b. 제어판 표시

알파 슬라이더가 나타납니다.

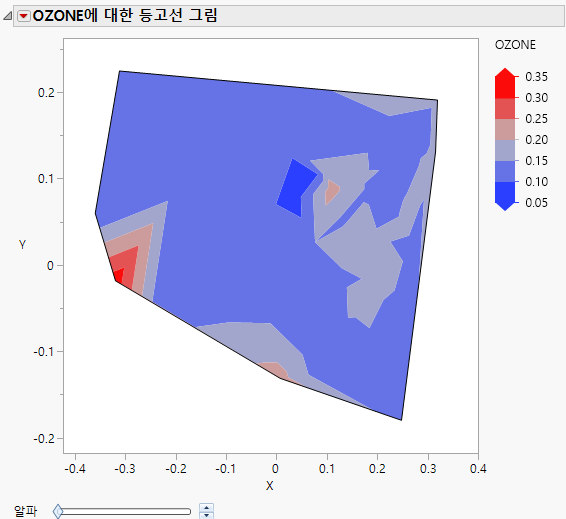

그림 10.11 OZONE에 대한 등고선 그림

8. 알파 슬라이더를 클릭하여 오른쪽으로 움직입니다.

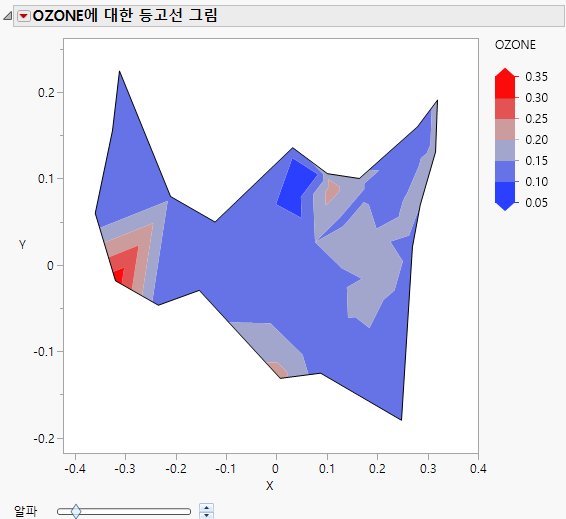

그림 10.12 알파 셰이프 필터

알파 슬라이더를 사용하면 더 큰 Delaunay 삼각 분할 영역이 필터링됩니다.
