부품 그림

일반적으로 신뢰도 블록 다이어그램 플랫폼의 시스템 다이어그램은 많은 개별 부품을 포함합니다. 이러한 각 부품의 신뢰도 함수를 중첩 그림에서 검토할 수 있습니다. "설계" 및 "라이브러리" 패널에 나열된 각 시스템 다이어그램에 대한 부품 중첩 그림을 볼 수 있습니다. 이 섹션에서는 부품 중첩 그림에 대해 설명합니다. 이러한 그림은 보고서의 프로파일러 패널에 나타납니다.

참고: 각 부품 그림의 범례에 있는 체크박스를 사용하면 해당 그림에서 볼 부품을 선택할 수 있습니다.

부품 분포 함수

부품 분포 함수 표시를 선택하면 신뢰도 블록 다이어그램의 부품에 대한 분포 함수 중첩 그림이 표시됩니다.

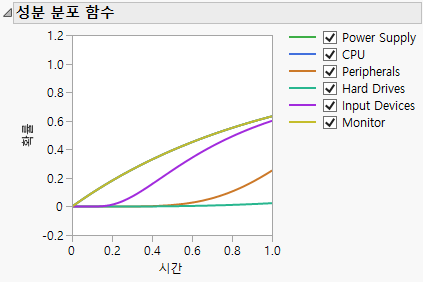

그림 12.22 부품 분포 함수

부품 신뢰도 함수

부품 신뢰도 함수 표시를 선택하면 신뢰도 블록 다이어그램의 부품에 대한 신뢰도 함수 중첩 그림이 표시됩니다.

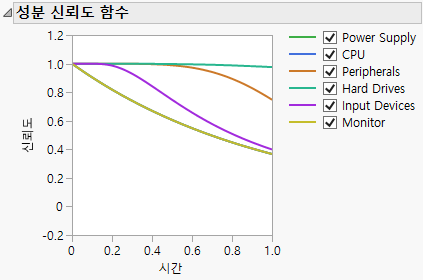

그림 12.23 부품 신뢰도 함수

부품 밀도 함수

부품 밀도 함수 표시를 선택하면 신뢰도 블록 다이어그램의 부품에 대한 밀도 함수 중첩 그림이 표시됩니다.

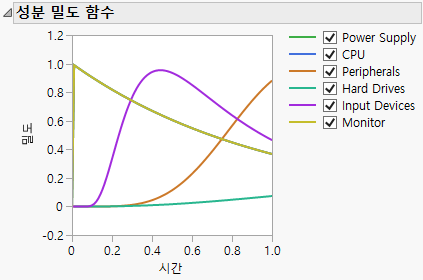

그림 12.24 부품 밀도 함수

부품 위험 함수

부품 위험 함수 표시를 선택하면 신뢰도 블록 다이어그램의 부품에 대한 위험 함수 중첩 그림이 표시됩니다.

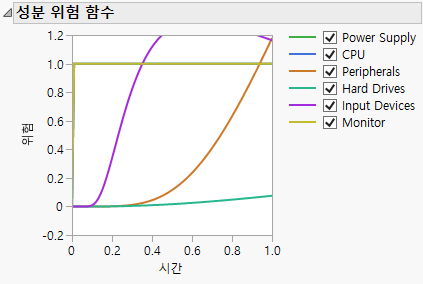

그림 12.25 부품 위험 함수

부품 누적 위험 함수

부품 누적 위험 함수 표시를 선택하면 신뢰도 블록 다이어그램의 부품에 대한 누적 위험 함수 중첩 그림이 표시됩니다.

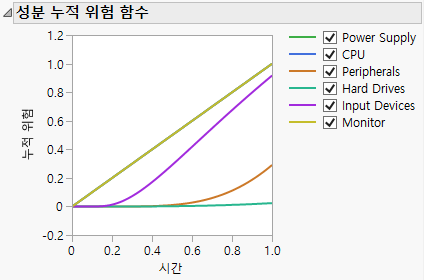

그림 12.26 부품 누적 위험 함수
