단측 CUSUM 차트의 예

기계 하나가 8온스 캔에 엔진 오일을 주입하는 공정에서 과다 주입 사례를 식별하기 위해 레거시 CUSUM 옵션을 사용하여 단측 CUSUM 관리도를 생성합니다. 평균 8.1을 0.25온스 초과하는 경우는 모두 문제로 간주됩니다. 제조업체는 비용 절감을 위해 주로 과다 주입에 대해 우려하고 주입 부족에 대해서는 크게 염려하지 않습니다.

1. 도움말 > 샘플 데이터 폴더를 선택하고 Quality Control/Oil1 Cusum.jmp를 엽니다.

2. 분석 > 품질 및 공정 > 레거시 관리도 > CUSUM을 선택합니다.

3. 양측을 선택 취소합니다.

4. weight를 선택하고 공정을 클릭합니다.

5. hour를 선택하고 표본 라벨을 클릭합니다.

6. H를 클릭하고 0.25를 입력합니다.

7. 통계량 지정을 클릭합니다.

8. 목표값 옆에 8.1을 입력합니다.

8.1은 가득 주입된 캔의 평균 무게(온스)입니다. 이 값은 목표 평균입니다.

9. 델타 옆에 1을 입력합니다.

1은 공정 표준편차 또는 표준 오차의 배수로 감지할 최소 변화의 절대값입니다.

10. 시그마 옆에 0.05를 입력합니다.

0.05는 주입 무게(온스)의 알려진 표준편차(s0)입니다.

11. 확인을 클릭합니다.

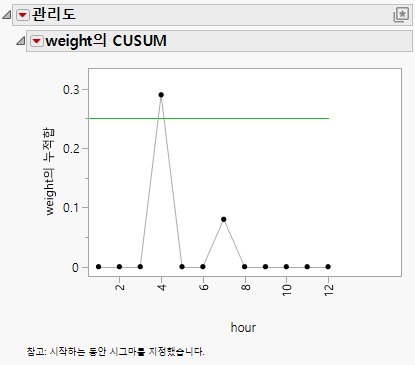

그림 14.20 Oil1 Cusum.jmp 데이터에 대한 단측 CUSUM 차트

결정 구간은 입력한 H 값(0.25)으로 설정됩니다. 네 번째 시간에서 상당한 과다 주입이 발생한 것을 볼 수 있습니다.
