계량형 차트의 예
이 예에서는 10개 부품을 각각 세 번씩 측정한 세 명의 작업자 간 변동을 식별하려고 합니다.
1. 도움말 > 샘플 데이터 폴더를 선택하고 Variability Data/2 Factors Crossed.jmp를 엽니다.
2. 분석 > 품질 및 공정 > 계량형/계수형 게이지 차트를 선택합니다.
3. 차트 유형에서 계량형을 선택합니다.
4. Measurement를 선택하고 Y, 반응을 클릭합니다.
5. Operator를 선택하고 X, 그룹화를 클릭합니다.
6. part#을 선택하고 부품, 표본 ID를 클릭합니다.
7. 확인을 클릭합니다.
8. "Measurement에 대한 계량형 게이지 분석"의 빨간색 삼각형을 클릭하고 그룹 평균 표시 및 셀 평균 연결을 선택합니다.

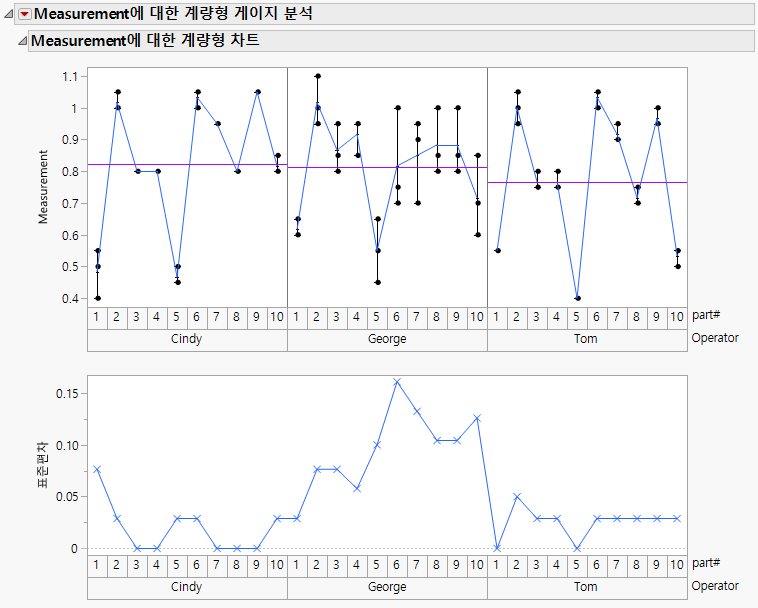

그림 6.2 계량형 차트의 예
표준편차 차트를 살펴보면 부품을 가장 일관되게 측정한 것으로 보이는 Tom보다 Cindy와 George의 측정값에 변동이 더 많은 것을 확인할 수 있습니다. George의 측정값 변동이 가장 크기 때문에 부품을 가장 일관되지 않게 측정한다고 볼 수 있습니다.
