V-마스크 CUSUM 차트의 예
기계 하나가 8온스 캔에 2사이클 엔진 오일 첨가제를 주입하는 공정을 분석하기 위해 레거시 CUSUM 옵션을 사용하여 V-마스크 CUSUM 관리도를 생성합니다. 주입 공정은 통계적 관리 상태를 유지한다고 간주됩니다. 가득 주입된 캔의 평균 무게(m0)가 8.10 온스가 되도록 공정을 설정합니다. 이전 분석에 따르면 주입 무게의 표준편차(s0)는 0.05온스입니다.
4개 캔이 포함된 부분군 표본을 선택하고 12시간 동안 1시간에 한 번씩 무게를 측정했습니다. 각 관측값은 무게(weight) 값 하나와 관련 시간(hour) 값을 포함합니다. 관측값은 시간 값이 작은 것부터 순서대로 정렬됩니다.
1. 도움말 > 샘플 데이터 폴더를 선택하고 Quality Control/Oil1 Cusum.jmp를 엽니다.
2. 분석 > 품질 및 공정 > 레거시 관리도 > CUSUM을 선택합니다.
3. weight를 선택하고 공정을 클릭합니다.
4. hour를 선택하고 표본 라벨을 클릭합니다.
5. 양측 체크박스를 선택합니다(선택되어 있지 않은 경우).
6. "모수" 영역에서 H 버튼을 클릭하고 2를 입력합니다.
7. 통계량 지정을 클릭합니다.
8. 목표값 옆에 8.1을 입력합니다.
8.1은 가득 주입된 캔의 평균 무게(온스)입니다. 이 값은 목표 평균입니다.
9. 델타 옆에 1을 입력합니다.
1은 공정 표준편차 또는 표준 오차의 배수로 감지할 최소 변화의 절대값입니다.
10. 시그마 옆에 0.05를 입력합니다.
0.05는 주입 무게(온스)의 알려진 표준편차(s0)입니다.

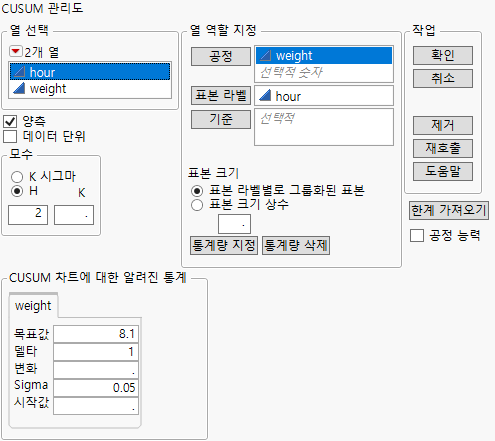

그림 14.18 완료된 시작 창
11. 확인을 클릭합니다.

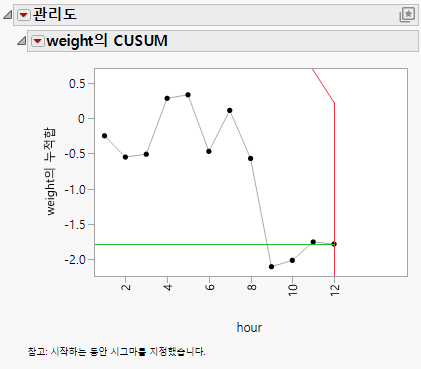

그림 14.19 Oil1 Cusum.jmp 데이터에 대한 양측 CUSUM 차트
점을 V-마스크와 비교하여 차트를 해석할 수 있습니다. V-마스크의 오른쪽 모서리는 가장 최근 점(12번째 시간)의 중심에 위치하게 됩니다. V-마스크의 기준선을 벗어나는 점이 없으므로 공정에서 변화가 발생했다는 증거가 없습니다. 자세한 내용은 V-마스크 CUSUM 차트 보고서에서 확인하십시오.
