등위면의 예

이 예에서는 두 표면에 의해 설정된 한계 내에 있는 특정 변수 값을 확인하는 것이 목표입니다. 등위면은 2D 등고선 그림과 동일한 3D입니다. 등위면에는 세 개의 독립 변수가 포함된 계산식이 필요합니다. "해상도" 슬라이더는 계산식이 평가되는 점의 n × n × n 세제곱을 결정합니다. "종속 변수" 섹션의 "값" 슬라이더는 등위면, 즉 등고선 수준 값을 선택합니다.

1. 도움말 > 샘플 데이터 폴더를 선택하고 Tiretread.jmp를 엽니다.

2. 그래프 > 표면 그림을 선택합니다.

3. Pred Formula ABRASION, Pred FormulaMODULUS 및 Pred FormulaELONG을 선택하고 열을 클릭합니다.

4. 확인을 클릭합니다.

5. 표면 모양 컨트롤에서 "등위면" 라디오 버튼을 선택합니다.

6. "종속 변수" 보고서에 있는 세 가지 모든 변수의 "표면" 목록에서 양쪽을 선택합니다.

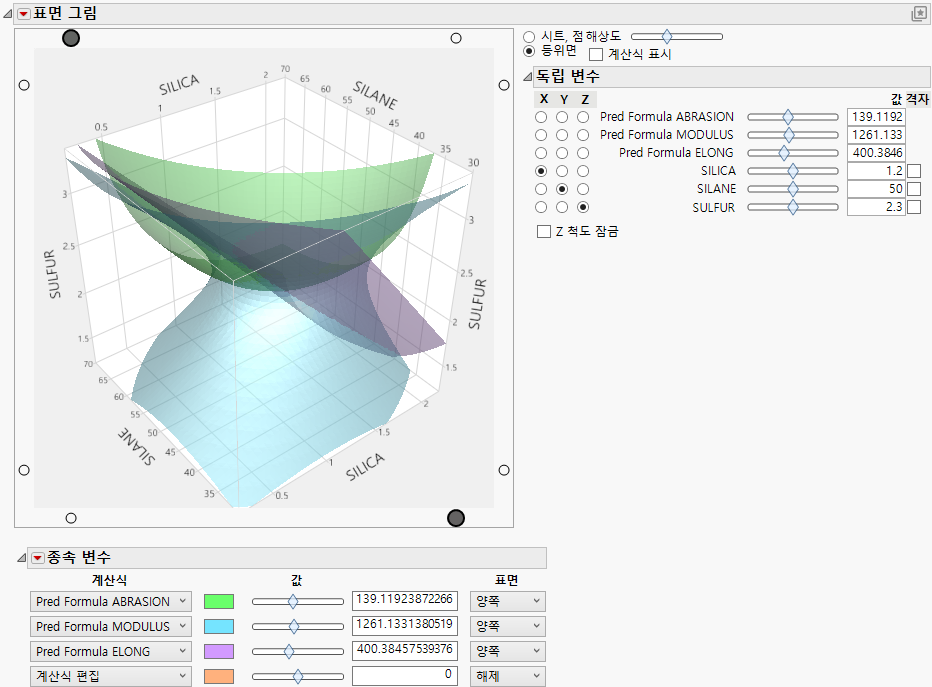

그림 5.14 세 변수의 등위면

타이어 트레드 데이터의 경우 마모(ABRASION)를 고정된 최소값으로 설정하고 연신율(ELONG)을 고정된 최대값으로 설정할 수 있습니다. MODULUS 슬라이더를 사용하여 다른 두 표면에 의해 설정된 한계 내에 있는 MODULUS 값을 확인합니다.
