등고선 프로파일러의 예
이 예에서는 세 가지 요인(SILICA, SILANE, SULFUR)과 네 가지 반응(ABRASION, MODULUS, ELONG, HARDNESS) 사이의 관계를 살펴봅니다. 데이터 테이블에는 네 가지 반응 변수에 대해 저장된 예측 계산식 열이 포함되어 있습니다.
1. 도움말 > 샘플 데이터 폴더를 선택하고 Tiretread.jmp를 엽니다.
2. 그래프 > 등고선 프로파일러를 선택합니다.
3. Pred Formula ABRASION, Pred Formula MODULUS, Pred Formula ELONG 및 Pred Formula HARDNESS를 선택하고 Y, 예측 계산식을 클릭합니다.
4. 확인을 클릭합니다.
5. "등고선 프로파일러"의 빨간색 삼각형을 클릭하고 다중 등고선 프레임을 선택합니다.
6. "수평 요인"에서 SILICA를 선택하고 "수직 요인"에서 SULFUR를 선택합니다.
7. 확인을 클릭합니다.
두 등고선 그림 모두 SILICA의 값이 가로 축에 있습니다. SILANE 및 SULFUR의 값은 세로 축에 있습니다. 첫 번째 등고선 그림에서 SULFUR 값은 2.25로 고정됩니다. 두 번째 등고선 그림에서 SILANE 값은 50(Figure 4.2)으로 고정됩니다.
8. SULFUR에 대한 현재 X 상자를 클릭하고 "2"를 입력합니다. 상자 바깥쪽의 아무 곳이나 클릭하여 값을 설정합니다.
9. Pred Formula ABRASION의 하한 상자에 "100"을 입력합니다.
10. Pred Formula ABRASION의 상한 상자에 "160"을 입력합니다.
11. 상자 바깥쪽의 아무 곳이나 클릭하여 그림을 업데이트합니다.

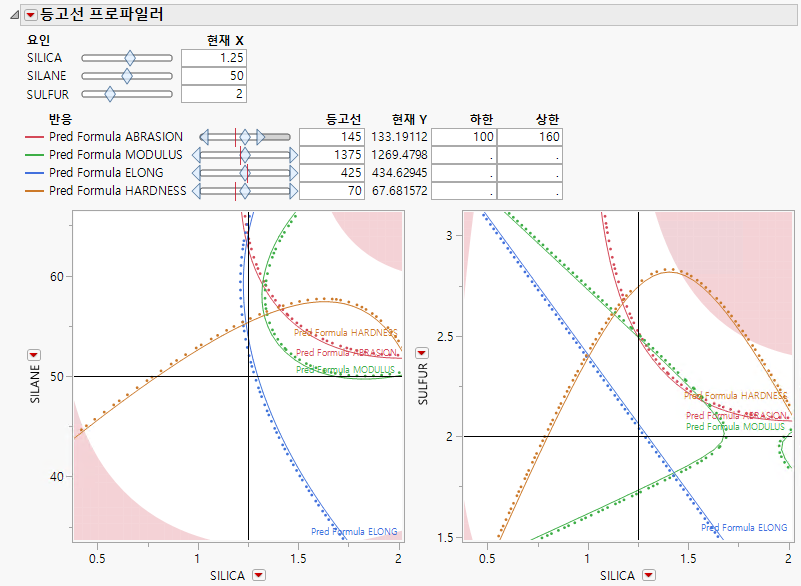

그림 4.3 Tiretread.jmp에 대한 등고선 프로파일러
SULFUR가 다른 값으로 설정되어 있기 때문에 첫 번째 등고선 그림의 등고선이 Figure 4.2의 등고선과 다릅니다. 가로선이 2에 배치된 두 번째 등고선 그림에서 이를 확인할 수 있습니다. SULFUR의 슬라이더 막대를 움직여 첫 번째 등고선 그림에서 값에 따라 등고선에 어떤 변화가 있는지 확인합니다. SILANE의 슬라이더 막대를 움직여 두 번째 등고선 그림에서 값에 따라 등고선이 어떻게 변하는지 확인합니다. 등고선 그림의 음영 영역은 ABRASION의 "하한" 및 "상한" 값을 기반으로 실현 불가능한 그래프 영역을 나타냅니다.
