이 예에서는 공정 능력 플랫폼을 사용하여 반도체 제조업체에서 가공 중인 웨이퍼에 대해 수행할 수 있는 표준 측정을 분석합니다. 열 특성 > 규격 한계 특성을 통해 변수의 규격 한계가 데이터 테이블에 입력되었습니다.
1. 도움말 > 샘플 데이터 폴더를 선택하고 Semiconductor Capability.jmp를 엽니다.
2. 분석 > 품질 및 공정 > 공정 능력을 선택합니다.
3. Processes 옆의 흰색 삼각형을 클릭하여 모든 연속형 변수를 표시합니다.
4. PNP1, PNP2, NPN2, PNP3, IVP1, PNP4, NPN3 및 IVP2를 선택하고 Y, 공정을 클릭합니다.
5. 확인을 클릭합니다.
6. "목표 그림"의 빨간색 삼각형을 클릭하고 전체 표준편차 점 라벨을 선택합니다.
7. "공정 능력 지수 그림"의 빨간색 삼각형을 클릭하고 전체 표준편차 점 라벨을 선택합니다.

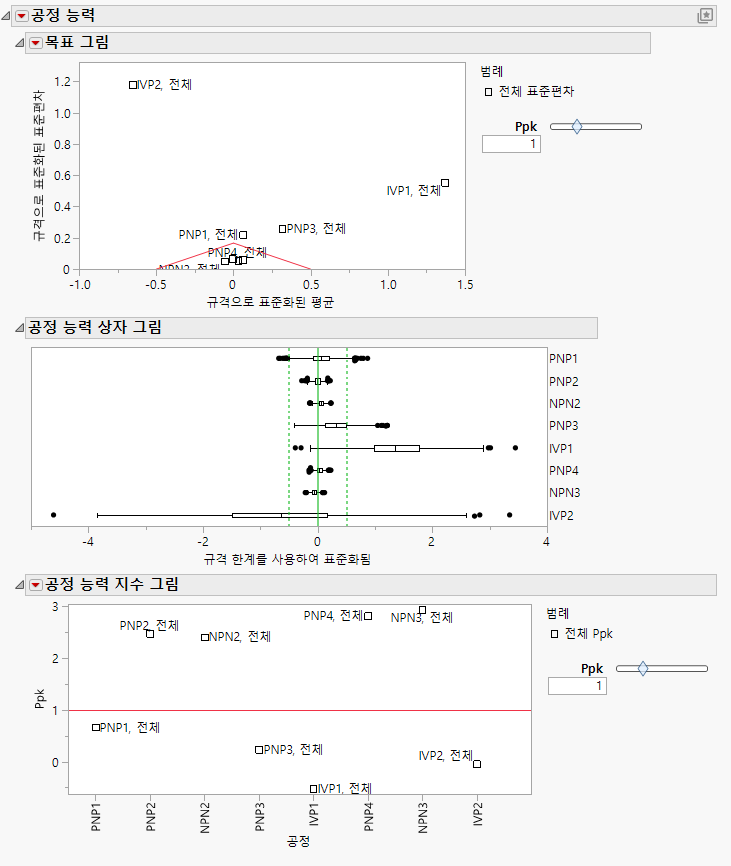

그림 9.2 Semiconductor Capability.jmp 예의 결과
"목표 그림"에서는 각 변수에 대해 규격으로 정규화된 평균 변화를 x 축에 표시하고 규격으로 정규화된 표준편차를 y 축에 표시합니다. 그림의 아래쪽 가운데에 있는 빨간색 선으로 정의된 삼각형 영역이 목표 삼각형입니다. 이 삼각형은 공정 능력 지수 값 영역을 정의합니다. 그림 오른쪽의 Ppk 슬라이더를 사용하여 목표 삼각형을 조정할 수 있습니다. 슬라이더가 1로 설정된 경우 PNP1, PNP3, IVP1 및 IVP2가 목표 삼각형 외부에 있으므로 규격을 벗어난 것 같습니다.
"공정 능력 상자 그림" 보고서에는 분석의 각 변수에 대한 상자 그림이 표시됩니다. 각 열의 값은 목표값으로 중심화되고 규격 범위로 척도화됩니다. 이 예에서는 모든 공정 변수에 규격 상한과 규격 하한이 둘 다 있으며 이 한계는 목표값을 기준으로 대칭입니다. 따라서 녹색 실선은 목표값 위치를 나타내고 파선은 규격 한계를 나타냅니다.
IVP1의 경우 대부분의 점이 USL(규격 상한)을 초과하고 IVP2의 경우 대부분의 점이 목표값 미만인 것으로 나타납니다. PNP2는 모든 데이터 값이 규격 한계 내의 목표값에 있는 것 같습니다.
"공정 능력 지수 그림"에는 각 변수에 대한 Ppk 값이 표시됩니다. Ppk 값이 2 이상인 네 개 변수는 공정 능력이 충분한 공정의 변수입니다. 다른 네 개 변수의 Ppk 값은 1 미만입니다.
