유형 1 게이지 분석의 예

유형 1 게이지 분석을 수행하여 측정 시스템의 반복성을 평가합니다.

1. 도움말 > 샘플 데이터 폴더를 선택하고 Variability Data/Type 1 Gauge MSA.jmp를 엽니다.

2. 데이터 테이블의 "열" 섹션에서 Y1 옆의 별표를 클릭하고 "MSA"를 선택합니다.

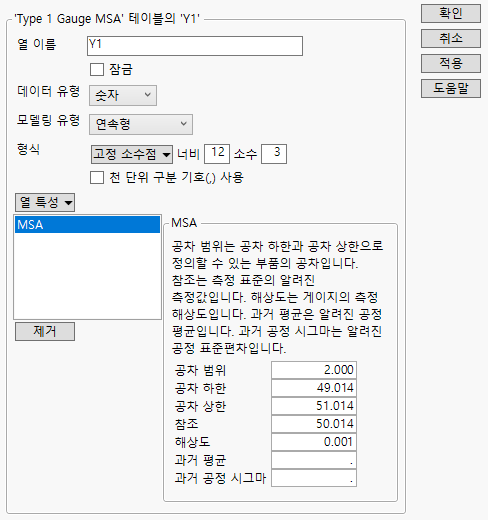

그림 5.2 MSA 열 특성

Y1 열에는 유형 1 게이지 분석에 사용되는 메타데이터가 포함된 MSA 열 특성이 있습니다. 메타데이터에는 공차 규격, 측정 해상도, 공정 품질 변수의 참조 값 또는 알려진 값이 포함됩니다. 이 예에서 참조 값은 50.014입니다.

3. 취소를 클릭하여 열 정보 창을 닫습니다.

4. 분석 > 품질 및 공정 > 측정 시스템 분석을 선택합니다.

5. "MSA 방법"을 "유형 1 게이지"로 설정해야 합니다.

6. "유형 1 게이지 메타데이터 입력 대화상자 표시"에서 필요한 경우를 선택합니다.

7. Y1을 선택하고 Y, 반응을 클릭합니다.

8. 확인을 클릭합니다.

9. "런 차트"의 빨간색 삼각형을 클릭하고 평균 표시를 선택합니다.

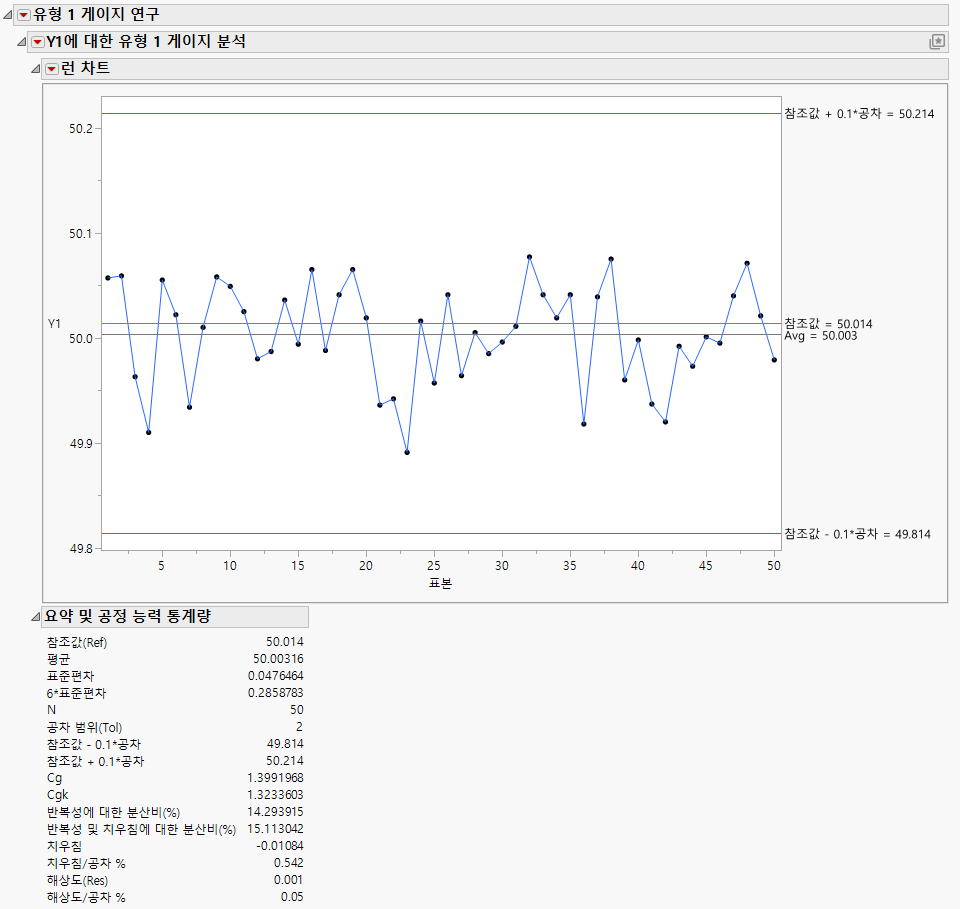

그림 5.3 Y1에 대한 유형 1 게이지 분석 보고서

"런 차트"에서는 관측된 측정값의 평균이 참조 표준에 가깝고, 모든 측정값이 공차*공차 범위의 백분율 내에 있음을 보여 줍니다. 또한 측정의 변동성도 런 차트에 표시됩니다. 측정 변동을 이해하려면 "요약 및 공정 능력 통계량" 테이블을 검토하십시오. Cg 및 CgK 값은 각각 1.399와 1.323입니다. 이러한 값은 Cg 및 CgK의 이상적 값인 1.33 이상에 가깝습니다. 따라서 이 측정 시스템은 반복 가능한 것으로 간주됩니다.
