역추정 예측

열화 플랫폼에서 "역추정 예측" 탭을 사용하여 Y 변수가 지정된 값에 도달하는 시간을 예측합니다. 이러한 시간을 유사 고장 시간이라고도 합니다.

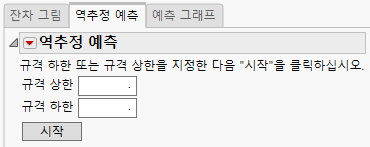

그림 16.13 역추정 예측 탭

규격 하한 또는 규격 상한을 입력합니다. 일반적으로 Y 변수가 시간이 지남에 따라 감소하면 규격 하한을 입력합니다. Y 변수가 시간이 지남에 따라 증가하면 규격 상한을 입력합니다.

GaAs Laser 예의 경우 "규격 상한"에 "10"을 입력하고 시작을 클릭합니다. 유닛의 동작 전류 증가율이 10%에 도달할 때까지 추정 시간을 보여 주는 그림이 생성됩니다.

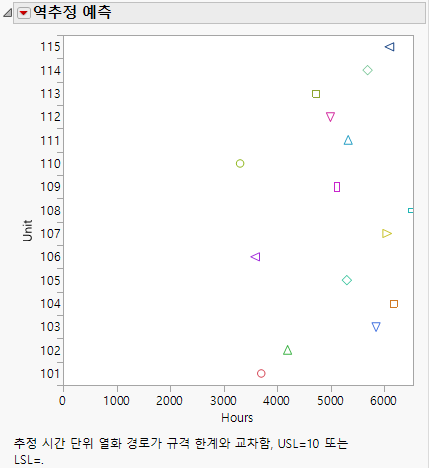

그림 16.14 역추정 예측 그림

"역추정 예측"의 빨간색 삼각형 메뉴에는 다음 옵션이 포함되어 있습니다.

교차 시간 저장

현재 모형의 유사 고장 시간을 새 데이터 테이블에 저장합니다. 새 데이터 테이블에는 유사 고장 시간에 분포를 적합시키는 데 사용할 수 있는 "수명 분포" 또는 "수명 분포 적합" 스크립트가 포함되어 있습니다. "역추정 예측 구간" 옵션 중 하나를 사용하는 경우 테이블에 구간도 포함됩니다.

규격 상한 설정

규격 상한을 지정합니다. "중첩" 그림에 규격 한계가 나타납니다.

규격 하한 설정

규격 하한을 지정합니다. "중첩" 그림과 "역추정 예측" 그림에 규격 한계가 나타납니다.

중도절단 시간 설정

"중첩" 그림과 "역추정 예측" 그림에 수직 점선으로 나타나는 중도절단 시간을 지정합니다. "역추정 예측 구간" 옵션에서 "구간 없음"을 선택하면 중도절단 시간에서 시작하는 가로선에 중도절단 시간을 초과하는 관측값이 표시됩니다. "역추정 예측 구간" 옵션에서 "신뢰 구간" 또는 "예측 구간"을 선택하면 상한이 중도절단 시간을 초과하는 관측값의 오른쪽으로 가로선이 무한정 연장됩니다. 중도절단 시간은 "교차 시간 저장" 및 "유사 고장 데이터 생성" 옵션을 사용하여 생성된 데이터 테이블에 반영됩니다.

데이터를 통한 보간 사용

유닛이 규격 한계와 교차하는 시기를 예측하기 위해 적합 모형 대신 점 사이에 선형 보간을 사용하도록 지정합니다. 유닛에 규격 한계를 초과하는 관측값이 있는지 여부에 따라 동작이 달라집니다.

– 유닛에 규격 한계를 초과하는 관측값이 있는 경우 역추정 예측은 규격 한계를 둘러싸는 관측값 사이의 선형 보간입니다.

– 유닛에 규격 한계를 초과하는 관측값이 없는 경우 역추정 예측은 중도절단되고 해당 유닛의 최대 관측 시간과 동일한 값을 가집니다.

역추정 예측 구간

"역추정 예측" 그림에 표시되는 유사 고장 시간의 신뢰 구간 또는 예측 구간을 표시하거나 숨깁니다. 구간을 사용하는 경우 "교차 시간 저장" 옵션을 사용하여 생성되는 데이터 테이블에 구간도 포함됩니다.

역추정 예측 유의 수준

"역추정 예측" 그림의 구간에 사용되는 유의 수준을 지정합니다.

역추정 예측 방향

"역추정 예측" 그림에 단측 구간을 표시할지 아니면 양측 구간을 표시할지 지정합니다.
