예측 분산 표면

"설계 평가" 보고서의 "예측 분산 표면" 그림은 상대 예측 분산 표면을 두 설계 요인의 함수로 보여 줍니다. 그림을 드래그하여 투시도를 회전하고 변경할 수 있습니다. "예측 분산 표면"의 빨간색 삼각형 메뉴에서제어판을 선택하여 컨트롤을 표시하거나 숨길 수 있습니다.

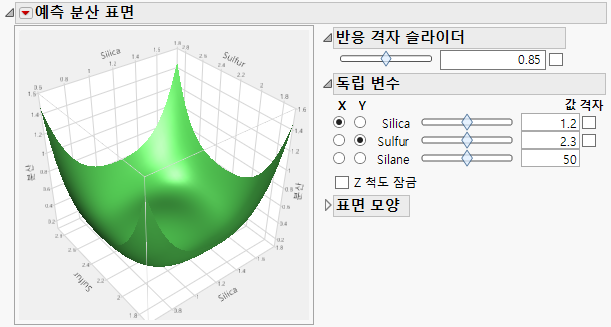

그림 16.11 예측 분산 표면

제어판

제어판에는 그림을 조정할 수 있는 다음과 같은 옵션이 들어 있습니다.

반응 격자 슬라이더

격자 체크박스는 분산의 상수 값을 표시하는 격자를 겹쳐 놓습니다. 분산 값은 텍스트 상자에 표시됩니다. 슬라이더를 사용하여 격자 배치를 조정할 수 있습니다. 또는 텍스트 상자에 분산 값을 입력할 수도 있습니다. 상자 바깥쪽을 클릭하면 그림이 업데이트됩니다.

독립 변수

이 패널을 사용하면 그림의 축으로 사용할 두 요인을 선택하고 축으로 사용되지 않는 요인의 설정을 지정할 수 있습니다. 슬라이더와 텍스트 상자를 사용하여 축에 대해 선택되지 않은 각 요인의 값을 지정할 수 있습니다. 그림에는 축으로 사용되지 않는 요인의 지정된 값에서 표면의 3차원 조각이 표시됩니다. 슬라이더를 움직여 다른 조각을 볼 수 있습니다.

각 격자 체크박스는 해당 요인에 대한 격자를 활성화합니다. 슬라이더를 사용하여 각 격자의 배치를 조정할 수 있습니다.

"Z 척도 잠금"은 z 축을 현재 값으로 잠급니다. 이 기능은 축에 해당되지 않는 슬라이더를 움직일 때 유용합니다.

표면 모양

예측 분산 표면의 모양을 제어하는 옵션이 포함되어 있습니다.

해상도

표면을 생성하기 위해 평가되는 점 수를 조정하는 슬라이더를 제공합니다.

직교 투영

체크박스를 선택 또는 선택 취소하여 그림의 2차원 투영을 표시하거나 숨깁니다.

등고선

등고선 곡선의 배치를 제어하기 위한 메뉴입니다. 등고선 곡선은 반응 값이 일정한 점의 집합입니다. 등고선은 기본적으로 해제되어 있습니다. 아래쪽, 위쪽 또는 표면 위에 등고선을 배치할 수도 있습니다.
