스코어 그림

모형 기반 다변량 관리도 플랫폼의 스코어 그림에는 주성분 또는 부분 최소 제곱 요인에 대한 그림이 표시됩니다. 그림 아래의 컨트롤을 사용하여 스코어 그림에 표시된 성분을 변경할 수 있습니다.

그림 오른쪽의 버튼을 사용하여 두 점 그룹 간의 상대 기여도를 할당하고 비교할 수 있습니다. 상대 기여도는 둘 이상의 표본이 서로 어떻게 다른지 보여 줍니다. 상대 기여도는 기본 공정 변수의 어떤 변화로 인해 표본 그룹의 차이가 발생하는지 보여 줍니다. 한 가지 용도는 관리 상태 표본과 관리이탈 표본 간의 차이를 조사하는 것입니다.

그룹 A는 참조 그룹이고 그룹 B는 비교 그룹입니다. 각 그룹은 하나 이상의 점으로 구성될 수 있습니다. 참조 그룹을 할당하려면 하나 이상의 점을 선택한 후 "그룹 A"를 클릭합니다. 비교 그룹을 할당하려면 하나 이상의 점을 선택한 후 "그룹 B"를 클릭합니다. "비교"를 클릭하면 상대 스코어 기여도 그림이 표시됩니다.

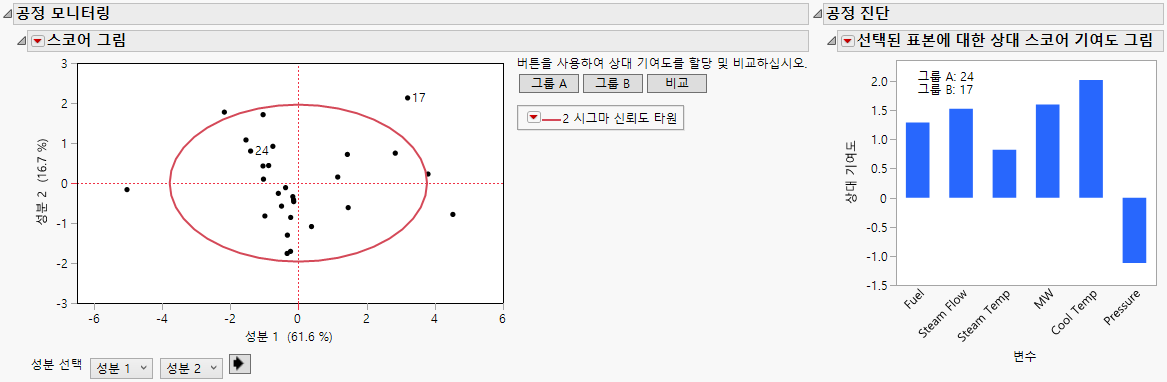

그림 13.8 24행을 기준으로 17행에 대한 상대 기여도 그림이 있는 스코어 그림
