包含剪切元素的边界地图

可以剪切图形元素(显示参考线、网格线和等高线之类的线段),以便符合地图的边界。“定制图形”窗口提供“剪切形状”选项,您可以在其中选择围绕其剪切形状的边界。

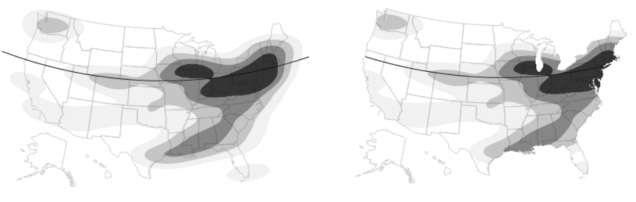

图 12.39 未剪切(左)和已剪切(右)的参考线和等高线

Image shown here

创建背景地图

1. 选择帮助 > 样本数据库,然后打开 Cities.jmp

2. 选择图形 > 图形生成器

3. 纬度列拖至 Y 轴。

4. 经度列拖至 X 轴。

5. 右击图形并选择图形 > 背景地图

6. 在“边界”列中,选择美国各州并点击确定

美国地图随即显示在图形上。

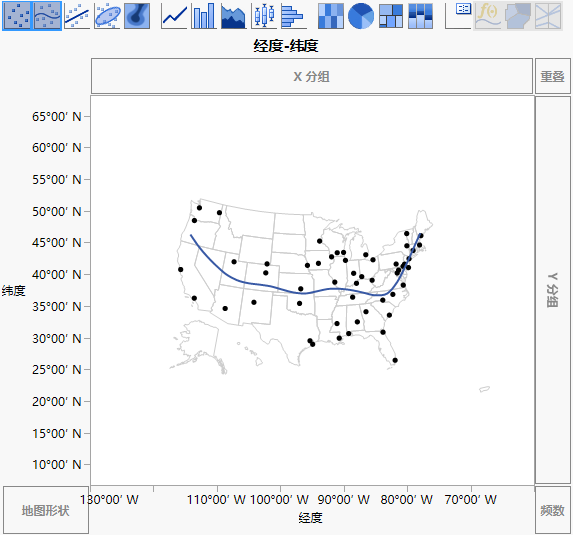

图 12.40 背景地图

Image shown here

7. 点击“点”图标 Image shown here 以删除各点。

8. 点击“平滑线”图标 Image shown here 以删除平滑线。

9. 点击“等高线”图标 Image shown here

等高线图随即显示在地图上。

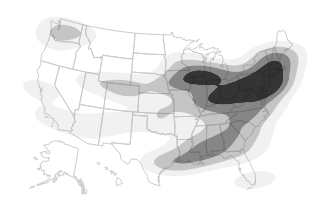

图 12.41 背景地图上的未剪切等高线

Image shown here

添加参考线

1. 在纬度轴上,双击 45°00’ N 以打开“Y 轴设置”窗口。

2. 在“参考线”窗格中,将“值”框中的第一个数字改为“40”。

例如,在 44°40.11′ N 中,将“44”改为“40”。

3. 依次点击添加确定

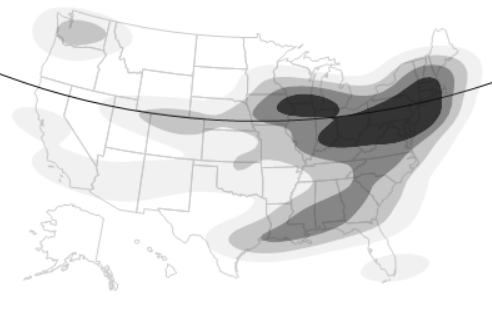

图 12.42 未剪切的参考线

Image shown here

分配剪切形状

1. 右击图形并选择定制

2. 选择参考线并从“剪切形状”列表中选择美国各州

3. 选择等高线,再从“剪切形状”列表中选择美国各州,然后点击确定

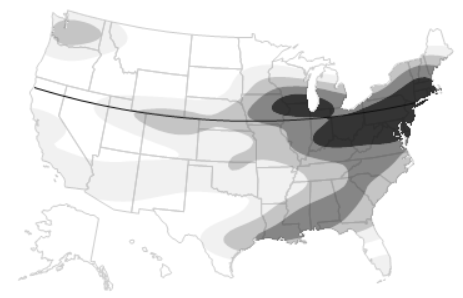

图 12.43 已剪切的参考线和等高线

Image shown here

提示:

“背景地图”窗口中显示的边界安装在 JMP Maps 安装文件夹中。请参见定制地图文件,了解有关自行添加边界的详细信息。

脚本可提供其他选项,如:在矩阵或字符串中指定剪切路径。请参见《Scripting Guide》中的Clip Display Segs in Graphics
