打印代数可靠性公式

“将代数可靠性打印至日志窗口”选项可以将所选系统关系图的可靠性公式打印至“日志”窗口。

1. （仅限 Windows）选择视图 > 日志。

或

（仅限 macOS）选择窗口 > 日志。

2. 打开您创建的 exampleRBDcomplete.jsl 文件。

3. 在“设计”面板中，选择计算机。

4. 点击“计算机”红色小三角并选择将代数可靠性打印至日志窗口。

“日志”窗口显示选定框图的代数可靠性的公式。

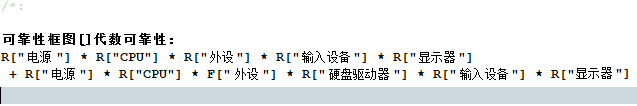

图 11.29 “日志”窗口中的代数可靠性

注意：可靠性公式使用“R”表示元件的可靠性，使用“F”表示元件失效的概率。

生成代数表达式数据表

“生成代数表达式数据表”选项创建一个新的数据表，其中包含作为列公式的代数可靠性表达式。该表为系统中每个元件都包含一列。最后一列包含系统可靠性代数表达式，作为使用之前的列作为参数的 JSL 列公式。
