数据和拟合模型

“疲劳模型”报表的“数据和拟合模型”部分包含应变或应力变量 (S) 的对数与寿命变量 (N) 的对数的散点图。按照绘制 S-N 数据的惯例，散点图默认情况下以对数-对数尺度显示。初始散点图仅包含数据点，但拟合模型时会将这些模型添加到该散点图中。删失的观测用三角来表示。

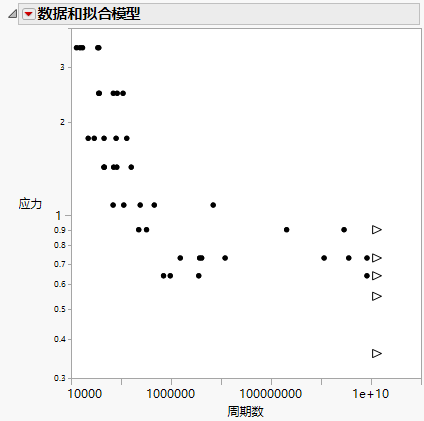

图 6.5 初始“数据和拟合模型”报表

“数据和拟合模型”报表选项

“数据和拟合模型”红色小三角菜单包含以下选项：

隐藏以取消强调

（仅当拟合了不止一个模型时才显示。）当至少选择一个模型时，隐藏或灰显图中所有未选择的模型。您可以通过以下方式选择模型：在图中点击模型、在图右侧的图例中选择模型，或在报表的“模型比较”部分中选择模型。

显示图例

显示或隐藏拟合模型的图例。图右侧会显示一个图例。

转置坐标轴

切换图中各轴。选择该选项时，该图显示寿命变量 (N) 的对数与应变或应力变量 (S) 的对数的散点图。

配置拟合的 S-N 样式

支持您更改图中拟合模型的外观。以下选项可用：

显示主要分位数曲线

显示或隐藏默认拟合模型曲线。

分位数的概率

指定绘制默认拟合模型曲线所在的分位数。

显示置信区间

显示或隐藏围绕拟合模型曲线的着色置信区间。

置信水平

指定置信区间的置信水平。例如，置信水平 0.95 会影响双侧置信区间的宽度。随后置信区间的每个端点提供置信水平为 0.975 的单侧置信界限（下限或上限）。

显示更多分位数曲线

显示或隐藏一个或多个其他分位数值处的拟合模型曲线。

配置疲劳寿命密度

支持您在应变或应力变量 (S) 的指定水平上将密度曲线添加到图中。这些曲线按照图的默认方向显示在水平轴上。

配置疲劳强度密度

支持您在寿命变量 (N) 的指定水平上将密度曲线添加到图中。这些曲线按照图的默认方向显示在垂直轴上。
