疲劳模型的示例

使用“疲劳模型”平台拟合 S-N（应变或应力-周期数）模型，以分析周期数与金属丝上应力强度之间的关系。在本例中，您选择了 Box-Cox 对数线性 Sigma 模型，该模型要求您指定疲劳-寿命变量 (N) 的分布。您选择将 N 建模为给定疲劳-应力变量 (S) 的条件对数正态分布。

1. 选择帮助 > 样本数据文件夹，然后打开 Reliability/Metal Wire X.jmp。

2. 选择分析 > 可靠性和生存 > 疲劳模型。

3. 选择周期数并点击 N，寿命或周期数。

4. 选择应力，然后点击S，应变或应力。

5. 点击确定。

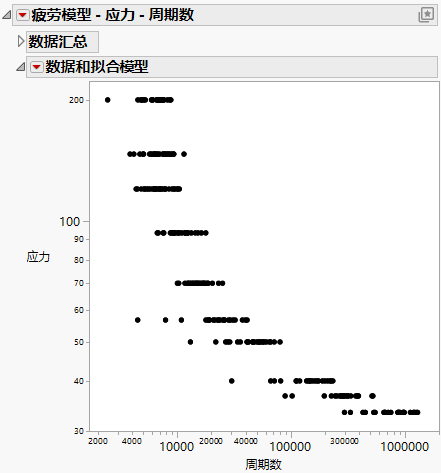

图 6.2 “疲劳模型”初始报表窗口

6. 点击“疲劳模型”红色小三角并选择拟合 Box-Cox 对数线性 Sigma。

随即显示一个窗口，支持您选择一个或多个分布。由于 Box-Cox 对数线性 Sigma 模型要求指定疲劳-寿命变量的分布，因此您在该窗口中选择的分布指定周期数的分布。

7. 选择对数正态并点击确定。

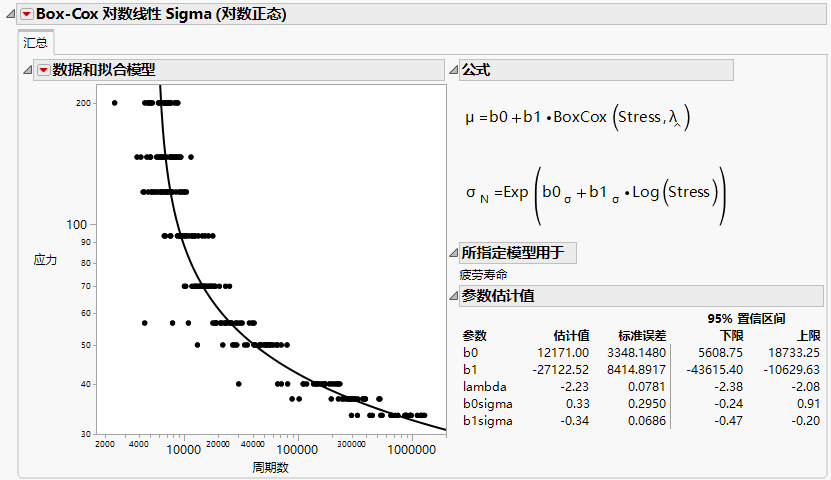

图 6.3 “Box-Cox 对数线性 Sigma（对数正态）”模型报表

为拟合的“Box-Cox 对数线性 Sigma（对数正态）”模型显示了一个报表。该模型的曲线还会添加到“疲劳模型”报表顶部的“数据和拟合模型”散点图中。

在本例中，您拟合以应力为条件的周期数的对数正态分布。模型报表的散点图中的曲线表示分布的中位数。此时，您可以使用模型报表分级显示节点中的红色小三角菜单内的选项进一步探索该模型，也可以使用“疲劳模型”红色小三角菜单中的选项拟合其他模型进行比较。
