定制刻画器的示例
该示例使用用来演示通过某钻孔的水流量数据，该钻孔从地表下钻，穿过两个蓄水层。您想优化预测值。
1.
选择帮助 > 样本数据库 > Design Experiment，然后打开 Borehole Latin Hypercube.jmp。
2.
选择图形 > 定制刻画器。
3.
选择预测公式并点击 Y，预测公式。
4.
点击确定。

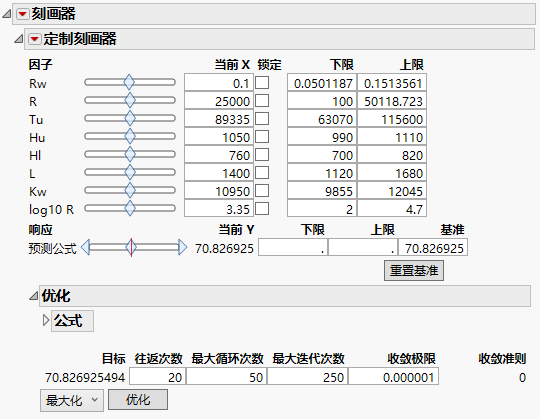

图 7.3 “定制刻画器”报表
请注意“基准”值是 70.83。“当前 Y 值”也是 70.83。该值是将所有因子设置为其均值时的预测响应。
您想要查找优化预测值的因子的 X 值。不过，在该模型的因子中，只有与钻孔相关的那些因子是实际上可操控的。其他因子不受人为控制。您可以将不可控因子锁定在其均值上，并且优化可控因子。
注意：要查看因子的说明，请右击数据表中的相应列并选择列信息。
5.
在“定制刻画器”报表中，选中 R、Tu、Hu、Hl 和 log10 R 旁边的锁定复选框。
6.
在“定制刻画器”报表中，点击优化。

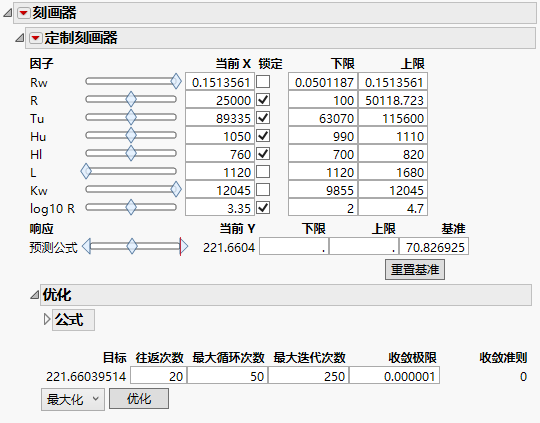

图 7.4 优化的“定制刻画器”报表
优化过程找到 221.66 处的最佳预测响应。为了获得 221.66 处的最优值，Rw 和 Kw 均设置为其最大值，L 设置为其最小值。最优值大于初始“基准”值 70.83。
