三角図の概要

三角図は、その合計が定数になる3つの配合成分を2次元上に描いたものです。各成分の端をつなげると正三角形になります。成分に制約がない場合には、三角形の各頂点が、純粋配合になっています。「純粋配合」とは、1成分だけが「1」（100%）になっていて、その他の成分が「0」になっている配合です。成分に制約がある場合、実行可能な配合は三角図の一部で表されます。JMPの三角図においては、実行不可能な領域は、陰影で描かれます。

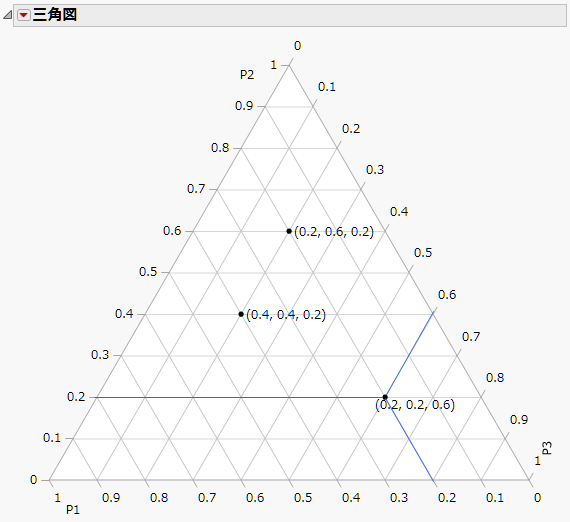

三角図の例には、成分P1、成分P2、成分P3が描かれています。0（0%）～1（100%）の各比率の範囲において、これら3成分には制約がありません。3つの点において、その座標（P1, P2, P3）が示されています。そのうちの1点（0.2、0.2、0.6）には、青い線が描かれています。この青い線と軸との交点を見ることにより、各軸での値を確認できます。

図13.5 三角図の例
