ここでは、人体ダミーを使った衝突実験での測定値をまとめた「Cars.jmp」データを使います。1990～91年に生産された自動車のメーカーやモデルの間で測定値を比較してみましょう。
|
1.
|
［ヘルプ］>［サンプルデータライブラリ］を選択し、「Cars.jmp」を開きます。
|
データフィルタを使って1990年と1991年のデータだけを表示し、「Cars.jmp」データテーブルのサブセットを作成します。
|
2.
|
［行］>［データフィルタ］を選択します。
|
|
3.
|
「製造年」を選択します。
|
|
4.
|
［追加］をクリックします。
|
|
6.
|
データテーブルで、［テーブル］>［サブセット］を選択します。
|
|
7.
|
［選択した行］が選択されていることを確認し、［OK］をクリックします。
|
|
1.
|
［グラフ］>［旧機能］>［ツリーマップ］を選択します。
|
|
2.
|
「Wt」（重量）を選択し、［サイズ］をクリックします。
|
|
3.
|
|
4.
|
「L Leg」（左大腿部）を選択し、［色分け］をクリックします。
|
「L Leg」は、左大腿部への荷重を示す値です。荷重が大きいほど怪我をする可能性が高くなります。
|
5.
|
［OK］をクリックします。
|

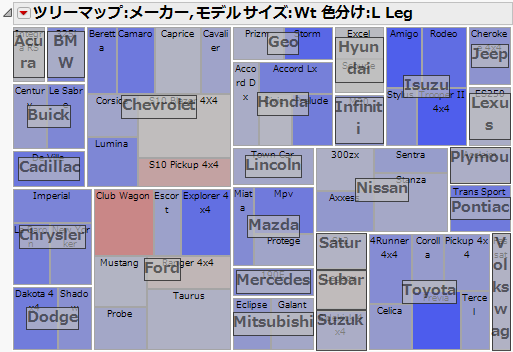

図11.19 「L Leg」（左大腿部）への荷重
「L Leg」（左大腿部）への荷重から、「Club Wagon」と「S10 Pickup 4x4」の値が高いことがわかります。
|
1.
|
赤い三角ボタンをクリックし、開いたメニューから［色分け列の変更］を選択します。
|
|
2.
|
「HeadIC」を選択します。
|
|
3.
|
［OK］をクリックします。
|

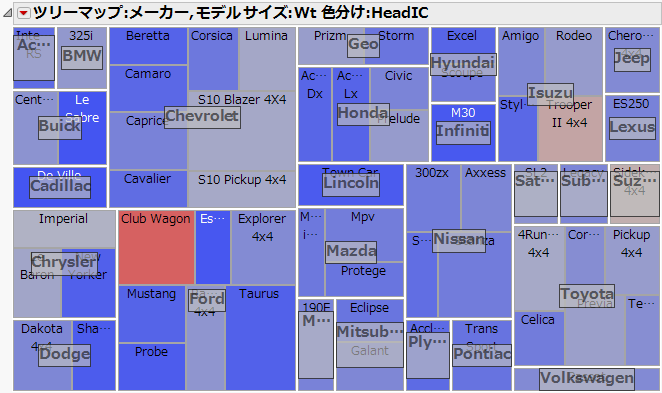

図11.20 「HeadIC」（頭部）への荷重
「HeadIC」（頭部）への荷重からは次のようなことがわかります。
