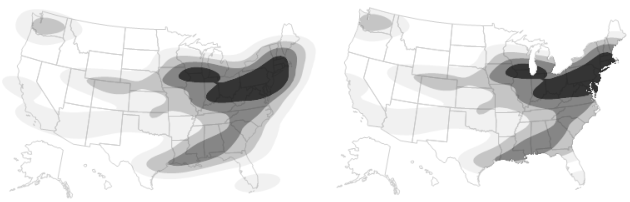

ディスプレイセグメント（参照線、グリッド線、等高線など）は、元となるデータの自然な境界に合わせてクリッピングできます。これにより、境界線がよく見えるようになります。クリッピングされていない境界（左）とクリッピングされた境界（右）の例では、米国の地図の境界線でクリッピングされた等高線を示しています。
Contour SegオブジェクトにClip Shapeメッセージを送ってディスプレイセグメントをクリッピングします。
Open( "$SAMPLE_DATA/Cities.jmp" );
gb = Graph Builder(
Size( 653, 396 ),
Show Control Panel( 0 ),
Variables( X( :経度), Y( :緯度) ),
Elements( Contour( X, Y, Legend( 2 ) ) ),
SendToReport(
Dispatch(
{},
"Graph Builder",
FrameBox,
{Background Map( Boundaries( "US States" ) ), Grid Line Order( 2 ), Reference Line Order( 3 )}
)
)
);
cs = (gb << Report)[FrameBox( 1 )] << Find Seg( Contour Seg( 1 ) );
Wait( 2 );
cs << Clip Shape( Boundaries( "US States" ) );
Open( "$SAMPLE_DATA/Big Class.jmp" );
gb = Graph Builder(
Show Control Panel( 0 ),
Variables( X( :Name("身長(インチ)") ), Y( ::Name("体重(ポンド)") ), Overlay( :性別 ) ),
Elements( Contour( X, Y, Legend( 3 ) ) )
);
r = (gb << Report);
cs = r[FrameBox( 1 )] << Find Seg( Contour Seg( 1 ) );
cs << Clip Shape( Path( [60 80 1, 50 140 2, 65 120 2, 70 65 -2] ) );
|
