三角図の概要

三角図は、合計値が定数になる3つの配合成分を、2次元で表現したものです。正三角形であり、3つの辺が各成分に対応しています。制約がない場合は、三角形の3つの各頂点は、1つの成分の値が1（100%）で、他の成分が0（0%）という状態を表しています。配合成分に制約がある場合は、三角図の中で、取り得る値の領域が表示されます。それ以外の領域は、除外されていることを示すために陰影が付けられています。

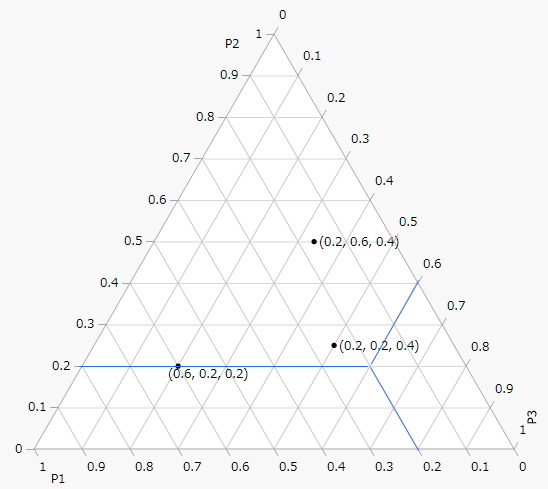

三角図の例は、3つの配合成分P1、P2、P3を描いた△図です。この3つの配合成分には制約がなく、いずれも0 （0%）～1（100%）の割合を占めることができます。３つの点が、その座標（P1, P2, P3）とともにプロットされます。（0.2, 0.2, 0.6）の点からは青い線が表示されています。、この青い線を辿ると、各配合成分の軸における座標が分かります。

図6.2 三角図の例
