管理図は、工程が統計的管理状態にあるかどうかを判断するのに役立ちます。レポートされる内容は、選択した管理図の種類によって異なります。データを追加するたび、またはデータテーブルを変更するたびに、管理図は動的に更新されます。「管理図ビルダー」ウィンドウは、「Bottle Tops.jmp」サンプルデータに対して「管理図ビルダー」を実行した結果です。
|
1.
|
|
2.
|
［分析］>［品質と工程］>［管理図ビルダー］を選択します。
|
|
3.
|
「適合」を「Y」ゾーンにドラッグします。
|
|
4.
|
「標本」を「サブグループ」ゾーン（下部）にドラッグします。
|

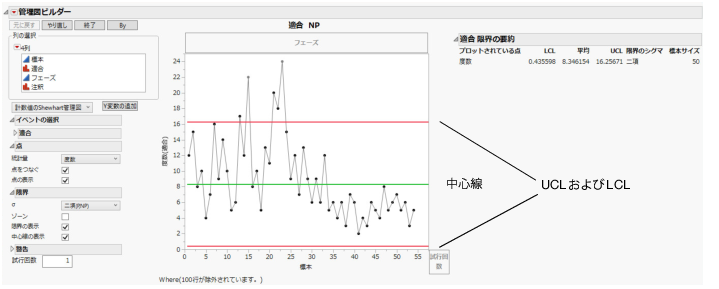

図3.5 「管理図ビルダー」ウィンドウ
他の変数を各種ゾーンにドラッグして分析をさらに進めたり、管理図ビルダーのオプションを使用してデータをさらに検討したりすることができます。管理図を右クリックすると表示されるオプションの一部（点、限界、警告、ゾーンの表示／非表示、統計量の選択、σの選択など）は、管理図の左側にも表示されています。
|
•
|
管理図上の各点は、個々の測定値または要約統計量を示します。サブグループは、工程の群間変動をできるだけ精確に捉えられるよう、合理的に設定されている必要があります。
|
