3種の管理図の例
統計的管理状態であっても、バッチ内変動だけでなく、バッチ間変動もある場合に、3種の管理図は役に立ちます。
1.
［ヘルプ］>［サンプルデータライブラリ］を選択し、「Quality Control」フォルダにある「Vial Fill Weights.jmp」を開きます。
2.
［分析］>［品質と工程］>［管理図ビルダー］を選択します。
3.
「充填重量」を「Y」ゾーンにドラッグします。
4.
「標本」を「サブグループ」ゾーン（下部）にドラッグします。

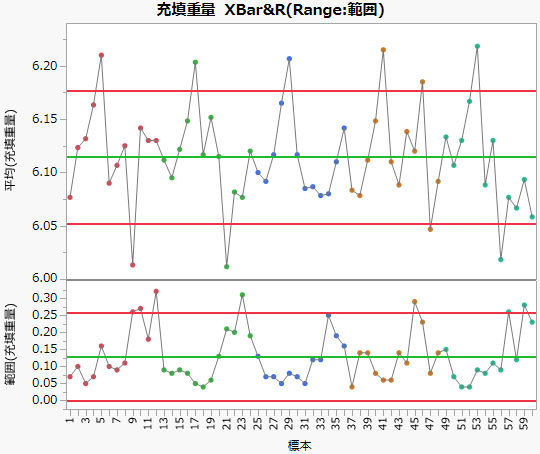

図3.26 XBar-R管理図
範囲の管理図（R管理図）は、各標本の範囲をプロットすることに注意してください。平均の管理図（XBar管理図）の管理限界は、そのR管理図の平均から計算されています。
5.
左下の［3種の管理図］をクリックします。

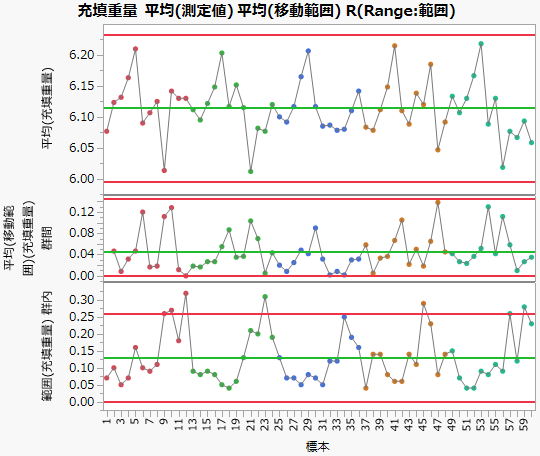

図3.27 3種の管理図
移動範囲の管理図が、XBar管理図とR管理図の間に表示されます。XBar管理図の新しく算出された管理限界は、ロット平均の移動範囲をもとに計算されています。
