次の例は、サンプルデータフォルダ内の「Quality Control」フォルダにある「Coating.jmp」サンプルデータを使っています（出典は、『ASTM Manual on Presentation of Data and Control Chart Analysis』）。
分析対象となる品質特性は「重量」列で、 サブグループの標本サイズは4に設定してあります。
分析対象となる品質特性は「重量」列で、 サブグループの標本サイズは4に設定してあります。
|
1.
|
|
2.
|
［分析］>［品質と工程］>［管理図］>［XBar］を選択します。
|
［XBar］と［R(Range:範囲)］が選択されていることを確認します。
|
3.
|
「重量」を選択し、［工程］をクリックします。
|
|
4.
|
「サンプル」を選択し、［標本ラベル］をクリックします。
|
|
5.
|
［OK］をクリックします。
|

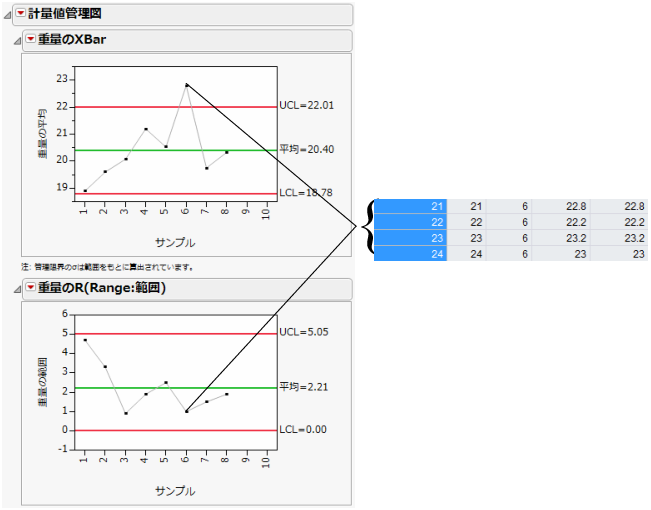

図4.2 「Coating」データの計量値管理図
工程のX̅-R管理図は「Coating」データの計量値管理図のようになります。サンプル6は、工程が統計的管理状態にないことを示しています。標本の値を調べるには、どちらかの管理図上でサンプル6の点をクリックします。すると、対応する行がデータテーブル内で強調表示されます。
