図形の接続
図形を接続するには、図形を選択して接続矢印を表示します。図形Aと図形Bを接続したいとします。それには、まず、図形Aを選択します。図形Aが図形Bに先行していることを示すには、右矢印を図形Bまでドラッグします。図形Bが図形Aに先行していることを示すには、左矢印を図形Bまでドラッグします。ダイヤグラム内の図形を接続するには、このように、右矢印を選択し、後続させたい次の図形に接続します。
1.
「開始」ブロック（青い矢印）を選択し、接続矢印を表示します。
2.
1つの接続矢印（）を選択し、「電源」部品までドラッグします。
図11.9 図形の接続
3.
次の各部品について、まず最初の部品をクリックし、次にその右矢印を選択して次の部品までドラッグします。
1.
電源 → CPU
2.
CPU → HD
3.
CPU → 周辺機器
4.
HD → 連結
5.
周辺機器 → 連結
6.
連結 → 入力装置
7.
入力装置 → モニタ
8.
モニタ → 終了ブロック
完成したシステムダイヤグラムは、すべての図形が接続された状態のダイヤグラムです。

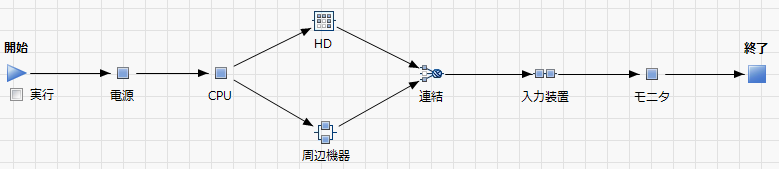

図11.10 完成したシステムダイヤグラム
4.
第 “部品の設定”に進みます。
