U管理図の例

「Quality Control」フォルダ内の「Braces.jmp」データは、自動車を支える留め金具の各ケース内の不適合数を記録したものです。留め金具1ケースを、1検査単位（1ユニット）としています。ユニットサイズ（サブグループ標本のサイズ、検査単位の数）は、1日あたりに検査されるケースの個数で、日によって異なります。図M.25のようなU管理図を作成すると、1ケースあたりの留め金具の不適合数を監視することができます。上側管理限界と下側管理限界は、ユニットサイズによって異なります。

注: U管理図を作成する際に［工程能力］を選択すると、「一変量の分布」プラットフォームによってPoisson分布があてはめられ、Poisson分布に基づく工程能力分析が行われます。［工程能力］を使用する場合は、ユニットサイズが一定でなければなりません。

1. ［ヘルプ］>［サンプルデータライブラリ］を選択し、「Quality Control」フォルダにある「Braces.jmp」を開きます。

2. ［分析］>［品質と工程］>［旧機能の管理図］>［U］を選択します。

3. 「不適合数」を選択し、［工程］をクリックします。

4. 「日付」を選択し、［標本ラベル］をクリックします。

5. 「ユニットサイズ」を選択し、［ユニットサイズ］をクリックします。

6. ［OK］をクリックします。

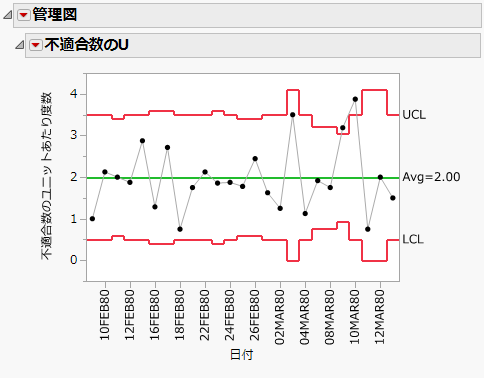

図M.25 U管理図
