グラフのディスプレイセグメントをクリッピングする

ディスプレイのセグメント（参照線、グリッド線、等高線など）は、元となるデータの自然な境界に合わせてクリッピングできます。これにより、境界線がよく見えるようになります。図12.29の例では、米国の地図の境界線でクリッピングされた等高線を示しています。

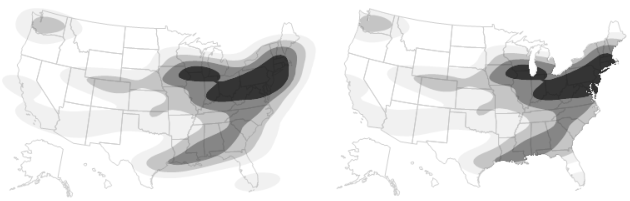

図12.29 クリッピングされていない境界（左）とクリッピングされた境界（右）

Contour SegオブジェクトにClip Shapeメッセージを送ることで、ディスプレイのセグメントをクリッピングできます。

Open( "$SAMPLE_DATA/Cities.jmp" );

gb = Graph Builder(

	Size( 653, 396 ),

	Show Control Panel( 0 ),

	Variables( X( :経度 ), Y( :緯度 ) ),

	Elements( Contour( X, Y, Legend( 2 ) ) ),

	SendToReport(

		Dispatch(

			{},

			"Graph Builder",

			FrameBox,

			{Background Map( Boundaries( "US States" ) ), Grid Line Order( 2 ), Reference Line Order( 3 )}

		)

	)

);

cs = (gb << Report)[FrameBox( 1 )] << Find Seg( Contour Seg( 1 ) );

Wait( 2 );

cs << Clip Shape( Boundaries( "US States" ) );

ヒント: クリッピングを解除するには、Clip Shape(Empty())を送ります。

次に、クリッピングの形状を行列で定義する例を示します。

Open( "$SAMPLE_DATA/Big Class.jmp" );

gb = Graph Builder(

	Show Control Panel( 0 ),

	Variables( X( :"身長(インチ)"n ), Y( :"体重(ポンド)"n ), Overlay( :性別 ) ),

	Elements( Contour( X, Y, Legend( 3 ) ) )

);

r = ( gb << Report );

cs = r[FrameBox( 1 )] << Find Seg( Contour Seg( 1 ) );

cs << Clip Shape( Path( [60 80 1, 50 140 2, 65 120 2, 70 65 -2] ) );

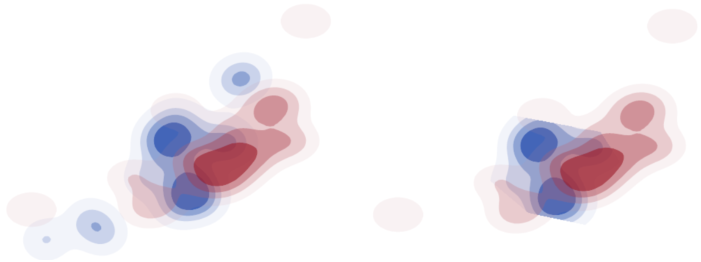

図12.30 クリッピングされていない等高線（左）とクリッピングされた等高線（右）

行列[60 80 1, 50 140 2, 65 120 2, 70 65 -2]は以下を示しています。

1. 座標（60, 80）からスタートする。

2. (50, 140)まで線を引く。

3. (65, 120)まで線を引く。

4. (70, 65)まで線を引く。

5. 最初の点に戻る。
