CUSUM管理図の例

エンジン温度の小さなシフトを検出したいとします。データテーブルには、エンジンのサーモスタットからの温度測定が記録されています。

1. ［ヘルプ］>［サンプルデータライブラリ］を選択し、「Quality Control」フォルダにある「Engine Temperature Sensor.jmp」を開きます。

2. ［分析］>［品質と工程］>［管理図］>［CUSUM(累積和)管理図］を選択します。

3. 「Y」を選択し、［Y］をクリックします。

4. ［OK］をクリックします。

5. 「目標値」ボックスに「100」と入力します。

6. 「Sigma」ボックスに「10」と入力します。

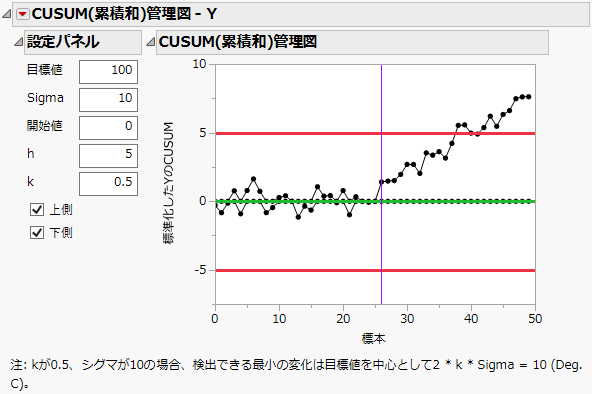

図8.2 「CUSUM(累積和)管理図」レポート

CUSUM管理図における縦線は、サンプル26付近で温度のシフトが始まったことを示しています。

メモ: 「Engine Temperature Sensor.jmp」で「IMR管理図」テーブルスクリプトを実行することにより、この結果を個々の測定値の管理図と比較することができます。このスクリプトはNelsonテストも実行するのですが、すべてのNelsonテストに合格しています。

片側CUSUM管理図の例

引き続き前の例を使って、温度変化の増加だけ考えるとしましょう。図8.2のCUSUM管理図を片側CUSUM管理図に変更するには、［下側］チェックボックスの選択を解除します。そうすると、負の累積和の点が管理図から削除されます。これで、正の累積和の点だけを含むCUSUM管理図が残ります。

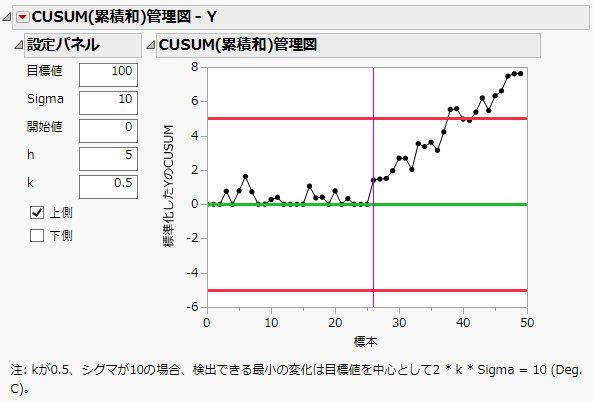

図8.3 「片側CUSUM(累積和)管理図」レポート
