特定の管理図の起動ウィンドウ
特定の管理図を起動するための起動ウィンドウに表示されるオプションは、計量値管理図と計数値管理図で異なります。これらの起動ウィンドウは、［分析］>［品質と工程］>［管理図］メニューから特定の管理図を選ぶことで呼び出されます。これらの起動ウィンドウでは、管理図ビルダーの管理図において使用する変数を指定できます。
計量値管理図の起動ウィンドウ
この節では、IMR管理図、XBar管理図、ランチャート、Levey Jennings法による管理図、平均のIMR管理図、三元管理図の起動ウィンドウを取り上げます。

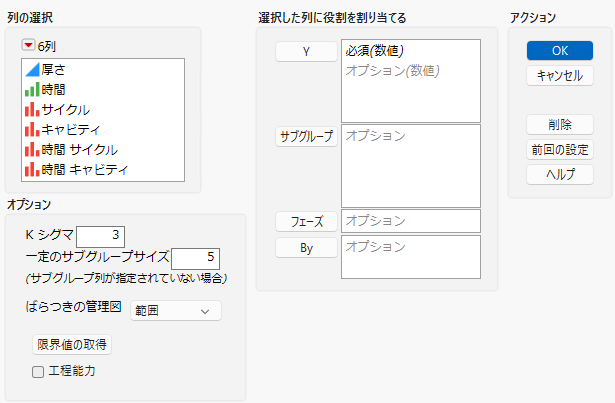

図3.5 計量値管理図の起動ウィンドウ
「列の選択」の赤い三角ボタンのメニューのオプションについては、『JMPの使用法』の「Column Filter Menu」を参照してください。
Y
工程変数を割り当てます。
サブグループ
（ランチャートには使用できません。）サブグループ変数を割り当てます。サブグループ変数を割り当てた場合、管理図上の各点は、サブグループごとに計算された要約統計量を表します。
時間
（XBar管理図、平均のIMR管理図、三元管理図では使用できません）。個々の測定値に対して、ラベルを割り当てます。このラベルは、各測定値に対して一意になっていなければいけません。時間のラベルによって集計はされず、また、時間のラベルはソートもされません。データテーブルに表示されるのと同じ順序で横軸に時間のラベルは表示されます。
メモ: サブグループ変数が指定されていてそのサブグループサイズが2以上である場合、一定のサブグループサイズが指定された場合、または、スクリプト内の［サブグループの標本サイズを指定］コマンドで指定されている場合には、ラベル変数は無視されます。
フェーズ
（ランチャートには使用できません。）フェーズ変数を割り当てます。［フェーズ］変数を割り当てると、管理限界がフェーズごとに計算されます。
メモ: 「仕様限界」列プロパティがある場合、デフォルトでは、各フェーズで同じ仕様限界が使用されます。ただし、工程能力分析は表示されません。
By
ここで指定した列の値ごとに、個別に分析が行われます。
Kシグマ
（ランチャートには使用できません。）Kの値を設定します。Kにシグマを掛けた値を平均に加えた値と、平均から引いた値が管理限界となります。デフォルトでは、Kシグマは3に設定されます。
移動範囲の区間
（IMR管理図の場合のみ使用可能です。）移動範囲を計算するための測定値の個数を指定します。デフォルトでは、移動範囲の個数は2に設定されています。
サブグループで並べ替え
（IMR管理図の場合のみ使用可能です。）すべてのY変数をサブグループ変数で並べ替えます。
中心線の表示
（ランチャートの場合のみ使用できます。）管理図で中心線を表示します。
一定のサブグループサイズ
（IMR管理図またはlevey-jennings法による管理図の場合は使用できません。）各サブグループを構成するオブザベーションの数を指定します。サブグループごとの観測数（オブザベーション数）が一定でない場合は、「サブグループ」ゾーンに列を指定する必要があります。
メモ: サブグループ変数を指定した場合、［一定のサブグループサイズ］オプションの設定は無視されます。
管理図の指定
（平均のIMR管理図の場合のみ使用可能です。）「管理図ビルダー」ウィンドウに表示される予め集計管理図を指定します。各管理図における統計量やシグマの指定については、Table 3.5を参照してください。
– グループ平均(測定値)
– グループ標準偏差(測定値)
– グループ平均(移動範囲)
– グループ標準偏差(移動範囲)
– グループ平均(メディアン移動範囲)
– グループ標準偏差(メディアン移動範囲)
ばらつき図
（IMRおよびXBar管理図の場合のみ使用可能です。）管理図の下に表示されるばらつき図の種類を指定します。IMR管理図の場合、ばらつき図なし、移動範囲管理図、メディアン移動範囲管理図のいずれかを選択できます。XBar管理図の場合、ばらつき図なし、範囲図、標準偏差図のいずれかを選択できます。
先頭の管理図
（三元管理図の場合のみ使用可能です。）最初の管理図にプロットされる点の統計量を指定します。オプションとして、［平均］と［標準偏差］のいずれかを選択できます。統計量を参照してください。
群間変動の管理図
（三元管理図の場合のみ使用可能です。）群間シグマの推定値の計算方法を指定します。オプションとして、［移動範囲］と［メディアン移動範囲］のいずれかを選択できます。σおよび三元管理図の統計的詳細を参照してください。
群内変動の管理図
（三元管理図の場合のみ使用可能です。）群内シグマの推定値の計算方法を指定します。オプションとして、［範囲］と［標準偏差］のいずれかを選択できます。σおよび三元管理図の統計的詳細を参照してください。
限界値の取得
開いているデータテーブル、または、ファイルとして保存されているデータテーブルに保管されている管理限界を読み込みます。
工程能力
（フェーズ変数を指定した場合は使用できません。）工程能力分析を実行します。このオプションを選択し、起動ウィンドウで［OK］をクリックすると、ウィンドウが表示されます。このウィンドウで、工程変数の下側仕様限界・目標値・上側仕様限界の値を入力できます。
計数値管理図の起動ウィンドウ
ここでは、P管理図・NP管理図・C管理図・U管理図、Laney P′管理図・Laney U′管理図の起動ウィンドウを取り上げます。

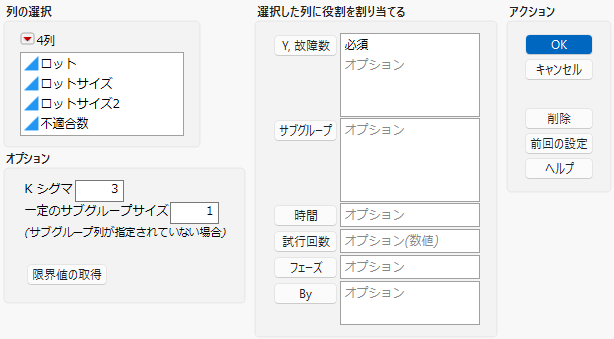

図3.6 計数値管理図の起動ウィンドウ
「列の選択」の赤い三角ボタンのメニューのオプションについては、『JMPの使用法』の「Column Filter Menu」を参照してください。
Y, 故障数
（P管理図・NP管理図・P′管理図にのみ使用可能です。）不適合品数の変数を割り当てます。データは、不適合品の個数（不適合品数）でも不適合品の割合（不適合品率）でも構いません。すべてのデータが割合である場合、つまり0 ≤ Yi ≤ 1の場合、工程変数はロットサイズで除算されません。
Y, 不適合数
（C管理図、U管理図、およびLaney U′管理図にのみ使用可能です。）不適合数の変数を割り当てます。
サブグループ
サブグループ変数を割り当てます。サブグループ変数を割り当てた場合、管理図上の各点は、サブグループごとに計算された要約統計量を表します。
時間
個々の測定値に対して、ラベルを割り当てます。このラベルは、各測定値に対して一意になっていなければいけません。時間のラベルによって集計はされず、また、時間のラベルはソートもされません。データテーブルに表示されるのと同じ順序で横軸に時間のラベルは表示されます。
メモ: サブグループ変数が指定されていてそのサブグループサイズが2以上である場合、一定のサブグループサイズが指定された場合、または、スクリプト内の［サブグループの標本サイズを指定］コマンドで指定されている場合には、ラベル変数は無視されます。
試行回数
サブグループの標本サイズを割り当てます。
フェーズ
フェーズ変数を割り当てます。［フェーズ］変数を割り当てると、管理限界がフェーズごとに計算されます。
By
ここで指定した列の値ごとに、個別に分析が行われます。
Kシグマ
Kの値を設定します。Kにシグマを掛けた値を平均に加えた値と、平均から引いた値が管理限界となります。デフォルトでは、Kシグマは3に設定されます。
一定のサブグループサイズ
各サブグループを構成するオブザベーションの数を指定します。サブグループごとの観測数（オブザベーション数）が一定でない場合は、「サブグループ」ゾーンに列を指定する必要があります。
メモ: 試行回数の変数を指定した場合、［一定のサブグループサイズ］オプションの設定は無視されます。
限界値の取得
開いているデータテーブル、または、ファイルとして保存されているデータテーブルに保管されている管理限界を読み込みます。
短期操業管理図の起動ウィンドウ
ここでは、短期操業管理図の起動ウィンドウを取り上げます。

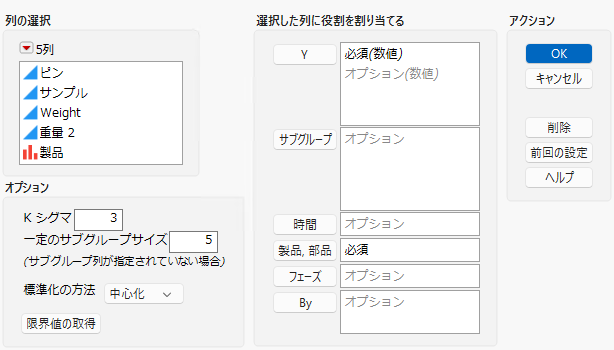

図3.7 短期操業管理図の起動ウィンドウ
「列の選択」の赤い三角ボタンのメニューのオプションについては、『JMPの使用法』の「Column Filter Menu」を参照してください。
Y
工程変数を割り当てます。
サブグループ
サブグループ変数を割り当てます。サブグループ変数を割り当てた場合、管理図上の各点は、サブグループごとに計算された要約統計量を表します。
時間
個々の測定値に対して、ラベルを割り当てます。このラベルは、各測定値に対して一意になっていなければいけません。時間のラベルによって集計はされず、また、時間のラベルはソートもされません。データテーブルに表示されるのと同じ順序で横軸に時間のラベルは表示されます。
メモ: サブグループ変数が指定されていてそのサブグループサイズが2以上である場合、一定のサブグループサイズが指定された場合、または、スクリプト内の［サブグループの標本サイズを指定］コマンドで指定されている場合には、ラベル変数は無視されます。
製品, 部品
製品（product）もしくは部品（part）を表す変数を割り当てます。この部品変数が割り当てられると、部品ごとに（もしくは製品ごとに）要約統計量が計算されます。そして、それらの要約統計量が、管理限界の計算に使用されます。
フェーズ
フェーズ変数を割り当てます。［フェーズ］変数を割り当てると、管理限界がフェーズごとに計算されます。
メモ: 「仕様限界」列プロパティがある場合、デフォルトでは、各フェーズで同じ仕様限界が使用されます。
By
ここで指定した列の値ごとに、個別に分析が行われます。
Kシグマ
Kの値を設定します。Kにシグマを掛けた値を平均に加えた値と、平均から引いた値が管理限界となります。デフォルトでは、Kシグマは3に設定されます。
一定のサブグループサイズ
（XBar管理図、三元管理図、平均のIMR管理図の場合のみ使用可能です。）各サブグループを構成するオブザベーションの数を指定します。サブグループごとの観測数（オブザベーション数）が一定でない場合は、「サブグループ」ゾーンに列を指定する必要があります。
メモ: サブグループ変数を指定した場合、［一定のサブグループサイズ］オプションの設定は無視されます。
標準化の方法
管理図の標準化の方法を指定します。オプションとして、［中心化］と［標準化］のいずれかを選択できます。
限界値の取得
開いているデータテーブル、または、ファイルとして保存されているデータテーブルに保管されている管理限界を読み込みます。
まれなイベント管理図の起動ウィンドウ

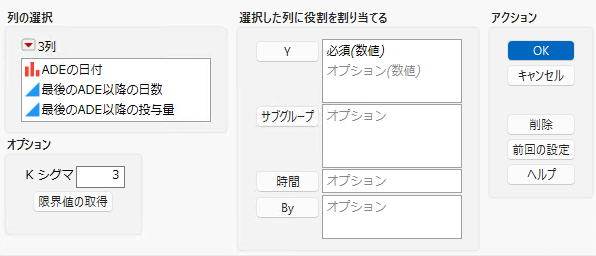

図3.8 まれなイベント管理図の起動ウィンドウ
「列の選択」の赤い三角ボタンのメニューのオプションについては、『JMPの使用法』の「Column Filter Menu」を参照してください。
Y
工程変数を割り当てます。
サブグループ
サブグループ変数を割り当てます。サブグループ変数を割り当てた場合、管理図上の各点は、サブグループごとに計算された要約統計量を表します。
時間
個々の測定値に対して、ラベルを割り当てます。このラベルは、各測定値に対して一意になっていなければいけません。時間のラベルによって集計はされず、また、時間のラベルはソートもされません。データテーブルに表示されるのと同じ順序で横軸に時間のラベルは表示されます。
メモ: サブグループ変数が指定されていてそのサブグループサイズが2以上である場合、一定のサブグループサイズが指定された場合、または、スクリプト内の［サブグループの標本サイズを指定］コマンドで指定されている場合には、ラベル変数は無視されます。
By
ここで指定した列の値ごとに、個別に分析が行われます。
Kシグマ
Kの値を設定します。Kにシグマを掛けた値を平均に加えた値と、平均から引いた値が管理限界となります。デフォルトでは、Kシグマは3に設定されます。
限界値の取得
開いているデータテーブル、または、ファイルとして保存されているデータテーブルに保管されている管理限界を読み込みます。
