데이터 및 적합 모형

"피로 모형" 보고서의 "데이터 및 적합 모형" 섹션에는 변형 또는 스트레스 변수(S)의 로그 대 수명 변수(N)의 로그를 보여 주는 산점도가 포함되어 있습니다. S-N 데이터 표시 규칙에 따라 산점도는 기본적으로 로그-로그 척도로 표시됩니다. 초기 산점도에는 데이터 점만 포함되지만 적합된 모형이 이 산점도에 추가됩니다. 중도절단된 관측값은 삼각형으로 표시됩니다.

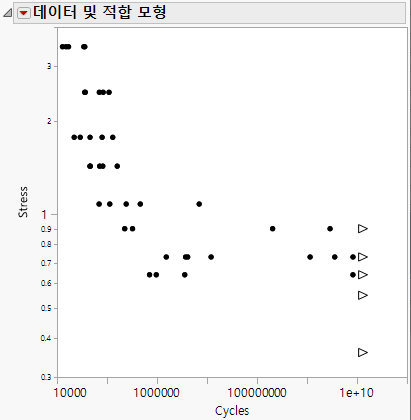

그림 6.5 초기 데이터 및 적합 모형 보고서

데이터 및 적합 모형 보고서 옵션

"데이터 및 적합 모형"의 빨간색 삼각형 메뉴에는 다음 옵션이 포함되어 있습니다.

강조 해제하려면 숨기기

(두 개 이상의 모형이 적합된 경우에만 표시됨) 하나 이상의 모형이 선택된 경우 그림에서 선택되지 않은 모든 모형을 숨기거나 흐리게 표시합니다. 모형을 선택하려면 그림에서 클릭하거나, 그림 오른쪽의 범례에서 선택하거나, 보고서의 "모형 비교" 섹션에서 선택하면 됩니다.

범례 표시

적합된 모형의 범례를 표시하거나 숨깁니다. 그림 오른쪽에 범례가 나타납니다.

축 전치

그림의 축을 서로 바꿉니다. 이 옵션을 선택하면 그림에 수명 변수(N)의 로그 대 변형 또는 스트레스 변수(S)의 로그가 표시됩니다.

적합 S-N 스타일 구성

그림에서 적합 모형의 모양을 변경할 수 있습니다. 다음 옵션을 사용할 수 있습니다.

기본 분위수 곡선 표시

기본 적합 모형 곡선을 표시하거나 숨깁니다.

분위수 확률

기본 적합 모형 곡선이 표시되는 분위수를 지정합니다.

신뢰 구간 표시

적합 모형 곡선 주위에 음영 신뢰 구간을 표시하거나 숨깁니다.

신뢰 수준

신뢰 구간에 대한 신뢰 수준을 지정합니다. 예를 들어 0.95 신뢰 수준은 양측 신뢰 구간의 너비에 영향을 줍니다. 신뢰 구간의 각 끝점은 0.975 신뢰 수준으로 단측(하한 또는 상한) 신뢰경계를 제공합니다.

추가 분위수 곡선 표시

하나 이상의 다른 분위수 값에서 적합 모형 곡선을 표시하거나 숨깁니다.

피로 수명 밀도 구성

변형 또는 스트레스 변수(S)의 지정된 수준에서 그림에 밀도 곡선을 추가할 수 있습니다. 기본 방향의 그림에서 이러한 곡선은 가로 축에 나타납니다.

피로 강도 밀도 구성

수명 변수(N)의 지정된 수준에서 그림에 밀도 곡선을 추가할 수 있습니다. 기본 방향의 그림에서 이러한 곡선은 세로 축에 나타납니다.
