레거시 관리도의 예

이 예에서는 부분군 표본 크기가 4인 Xbar-R 차트를 생성합니다.

1. 도움말 > 샘플 데이터 폴더를 선택하고 Quality Control/Coating.jmp를 엽니다.

2. 분석 > 품질 및 공정 > 레거시 관리도 > Xbar를 선택합니다.

Xbar 및 R 차트 유형이 선택되어 있습니다.

3. Weight를 선택하고 공정을 클릭합니다.

4. Sample을 선택하고 표본 라벨을 클릭합니다.

5. 확인을 클릭합니다.

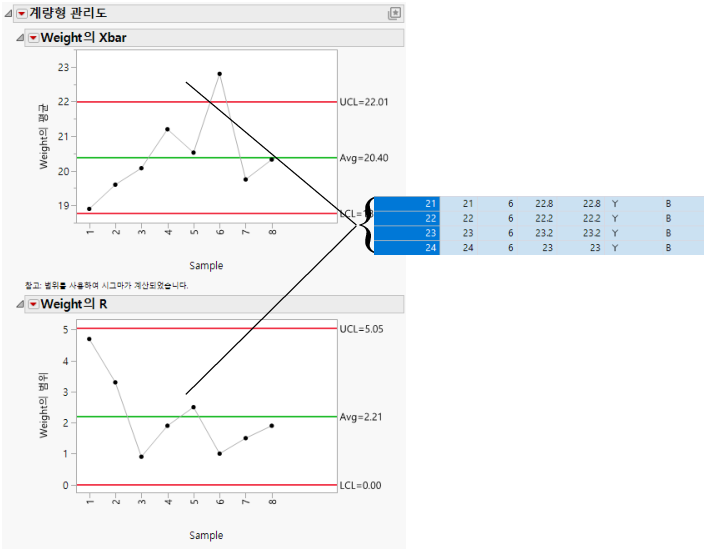

그림 14.2 Coating(코팅) 데이터에 대한 계량형 차트

공정에 대한 Xbar 차트와 R 차트가 Figure 14.2에 표시되어 있습니다. 표본 6은 공정이 통계적 관리 상태가 아님을 나타냅니다. 표본 값을 확인하려면 두 관리도 중 하나에서 표본 6 요약 점을 클릭합니다. 데이터 테이블에서 해당 행이 강조 표시됩니다.

참고: S 차트를 Xbar 차트와 함께 선택한 경우 표준편차를 기반으로 Xbar 차트의 한계가 결정됩니다. 그렇지 않은 경우 Xbar 차트의 한계는 범위를 기반으로 합니다.
