U 차트의 예

이 예에서는 U 관리도 시작 창을 사용하여 관리도 빌더를 시작합니다. U 차트를 생성하여 부분군 표본 크기당 결함 수를 모니터링하려고 합니다. 데이터는 자동차 지지 가새 상자의 결함 수입니다. 가새 상자가 하나의 검사 단위입니다. 검사한 상자 수(일별)는 부분군 표본 크기이며 달라질 수 있습니다.

1. 도움말 > 샘플 데이터 폴더를 선택하고 Quality Control/Braces.jmp를 엽니다.

2. 분석 > 품질 및 공정 > 관리도 > U 관리도를 선택합니다.

3. # defects를 선택하고 Y, 결함 수를 클릭합니다.

4. Unit size를 선택하고 시행 횟수를 클릭합니다.

5. 확인을 클릭합니다.

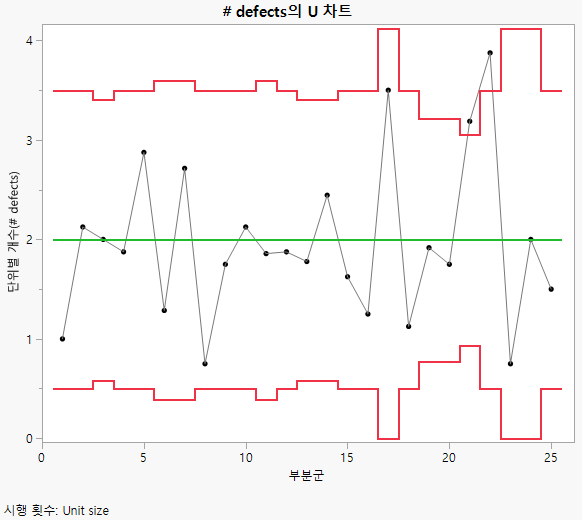

그림 3.33 # defects(결함 수)의 U 차트

부분군 전체에서 표본 크기가 같지 않으므로 한계가 고르지 않습니다. 마지막 5개 표본 중 2개가 관리 한계를 벗어납니다.
