NP 차트의 예
이 예에서는 관리도 빌더의 대화식 작업 영역을 사용하여 단계 변수가 있는 NP 차트를 생성합니다. 두 단계는 공정 조정 전후의 시간을 나타냅니다. 데이터는 병뚜껑 제조 공정에서 시뮬레이션되었습니다.
1. 도움말 > 샘플 데이터 폴더를 선택하고 Quality Control/Bottle Tops.jmp를 엽니다.
2. 분석 > 품질 및 공정 > 관리도 빌더를 선택합니다.
3. Sample을 부분군 역할로 드래그합니다.
이 변수는 각 병의 표본 ID입니다.
4. Status를 Y 역할로 드래그합니다.
이 변수는 병뚜껑이 설계 기준을 준수하는지 여부를 나타냅니다.

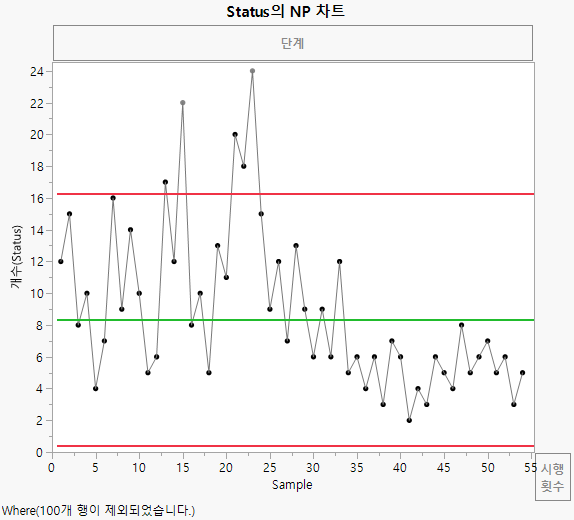

그림 3.29 Status(부적합 상태)의 NP 차트
원래 관측값은 변동성이 큰 것으로 보이고 5개의 관측값(Sample 13, 15, 21, 22, 23)이 관리 상한을 벗어납니다. Sample 15와 23은 각각 새 재료 및 작업자가 공정에 투입되었음을 나타냅니다. 단계가 끝날 때 제조 장비가 조정되었습니다. 따라서 전체 계열에 대한 관리 한계를 단계 2에서 관리 수준을 평가하는 데 사용하면 안 됩니다.
각 단계에 대해 별도의 관리 한계를 계산하려면 다음을 수행하십시오.
5. Phase를 단계 영역으로 드래그합니다.

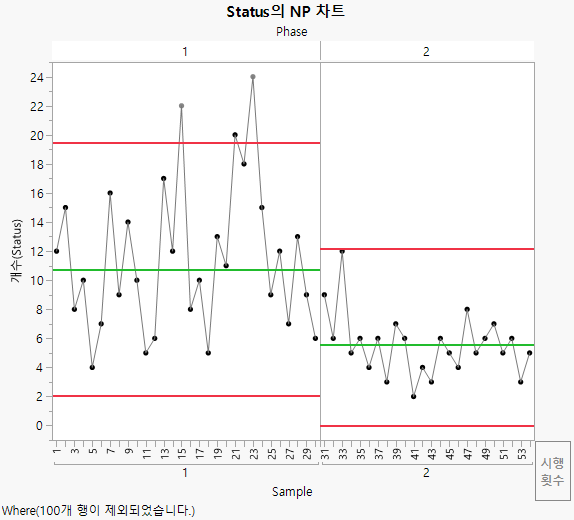

그림 3.30 단계(Phase)별 NP 차트
단계 변수를 포함하면 단계 2의 관리 한계가 단계 2의 데이터만 기반으로 한다는 것을 의미합니다. 단계 2의 모든 관측값이 관리 한계를 벗어나지 않습니다. 따라서 조정 후 공정이 관리 상태에 있다는 결론을 내릴 수 있습니다.
