한계 테이블

한계 테이블에는 공정 데이터 테이블에서 공정 변수 및 그룹화 변수에 의해 정의된 각 공정에 대한 행이 포함됩니다. 공정 변수 선별 플랫폼에서 한계 테이블을 사용하는 경우 "한계 규격" 창에서 아래 나열된 역할로 변수를 지정할 수 있습니다. 모든 역할에 대해 변수를 지정할 필요는 없습니다. 이러한 역할은 모두 선택적입니다.

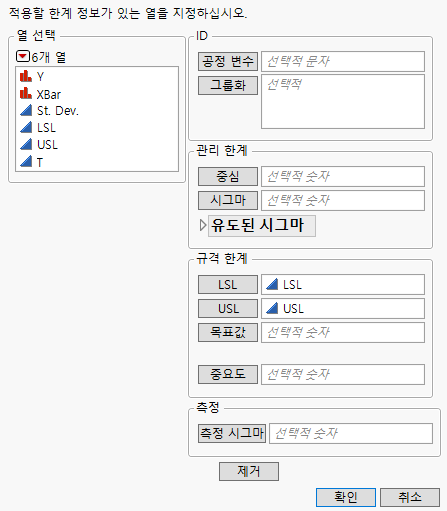

그림 8.6 한계 규격 창

한계 테이블에서 역할 버튼과 일치하는 이름을 가진 열은 자동으로 입력됩니다. 예를 들어 "공정", "열" 또는 "모수" 등의 열은 "공정 변수" 목록에 자동으로 입력됩니다.

관리 한계가 있지만 "중심" 또는 "시그마"에 대한 열이 없는 경우 "유도된 시그마" 옵션을 사용할 수 있습니다.

공정 변수

공정 데이터 테이블의 열 이름에 해당하는 값이 포함된 열입니다.

그룹화

공정 데이터 테이블에 대한 그룹화 변수 값이 포함된 하나 이상의 열입니다.

중심

각 공정에 대한 중심선 값이 포함된 열입니다. 일반적으로 과거 공정 평균입니다.

시그마

각 공정에 대한 군내 표준편차 값이 포함된 열입니다. 일반적으로 과거 표준편차입니다. 이 값은 "공정 변수 선별" 보고서에서 "지정된 시그마"로 라벨이 지정됩니다.

유도된 시그마

주어진 관리 한계와 부분군 크기를 기반으로 시그마를 계산합니다. 이 값은 "공정 변수 선별" 보고서에서 "지정된 시그마"로 라벨이 지정됩니다.

참고: 지정된 시그마가 있으면 공정 변수 선별 플랫폼과 관리도 빌더 플랫폼 간에 군내 표준편차, 안정성 지수 및 안정성 비율 값이 일치하지 않습니다. 공정 변수 선별 플랫폼의 경우 지정된 시그마를 사용하여 관리 한계를 계산하지만 군내 표준편차는 데이터를 사용하여 계산합니다. 관리도 빌더 플랫폼의 경우 지정된 시그마를 과거 시그마로 사용하며 관리도에서 과거 시그마가 군내 표준편차로 사용됩니다.

유도된 시그마는 다음과 같이 계산됩니다.

시그마 = d*(UCL - LCL)/6

여기서 d는 부분군 크기의 제곱근입니다.

LCL

각 공정에 대한 관리 하한이 포함된 열입니다.

UCL

각 공정에 대한 관리 상한이 포함된 열입니다.

부분군 크기

각 공정에 대한 부분군 크기가 포함된 열입니다.

LSL

각 공정에 대한 규격 하한이 포함된 열입니다.

USL

각 공정에 대한 규격 상한이 포함된 열입니다.

목표값

각 공정에 대한 목표값이 포함된 열입니다.

중요도

각 공정에 대한 중요도 값이 포함된 열입니다. "중요도" 열은 원하는 순서로 공정을 정렬하는 메커니즘을 제공합니다.

측정 시그마

각 공정에 대한 측정 시그마가 포함된 열입니다.
