테이블 생성

요인 설계 플랫폼의 "출력 옵션" 섹션에 있는 "테이블 생성" 버튼은 실험 런이 포함된 데이터 테이블을 생성합니다. Figure 13.10의 예에서는 X1(2수준 연속형 요인), X2(3수준 연속형 요인), X3(2수준 범주형 요인)이라는 세 가지 요인에 대한 5개 중앙점이 포함된 완전 요인 설계를 보여 줍니다. 이 설계는 요인 수준의 기본값을 사용합니다. 중앙점은 7, 8, 12, 14 및 17 행에 있습니다. 자세한 내용은 패턴 열에서 확인하십시오.

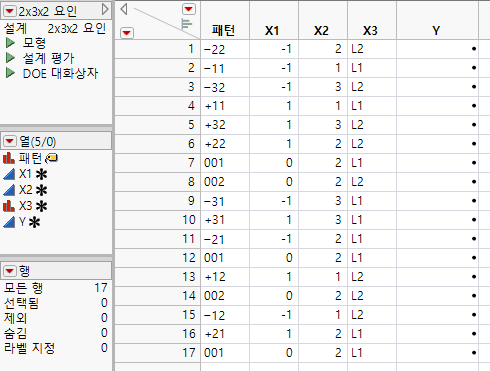

그림 13.10 설계 데이터 테이블

왼쪽 위에 표시된 테이블 이름은 해당 테이블을 생성한 설계 유형입니다.

설계 테이블 스크립트

설계 테이블에는 다음과 같은 스크립트가 포함되어 있습니다.

모형

분석 > 모형 적합 플랫폼을 실행합니다.

설계 평가

DOE > 설계 진단 > 설계 평가 플랫폼을 실행합니다.

DOE 대화상자

설계 테이블을 생성하는 데 사용된 "완전 요인 설계" 창을 다시 생성합니다. 또한 이 스크립트는 설계를 생성하는 데 사용된 난수 시드값도 포함합니다.

데이터를 분석하려면 선별 또는 모형 스크립트를 실행합니다.

패턴 열

패턴 열에는 지정된 행의 런을 요약하는 항목이 포함되어 있습니다. 패턴을 그림의 라벨 변수로 사용할 수 있습니다.

• 2수준 연속형 요인의 경우 하한 설정은 "–", 상한 설정은 "+", 중앙점은 "0"으로 각각 나타냅니다.

• 3수준 이상 연속형 요인의 경우 다음과 같습니다.

– 중앙점이 아닌 경우 요인 설정은 런의 값 수준에 해당하는 정수로 나타냅니다.

– 중앙점인 경우 요인 설정은 "0"으로 나타냅니다.

• 범주형 요인의 경우 요인 설정은 런의 값 수준에 해당하는 정수로 나타냅니다.
