테이블 생성

반응 표면 설계 플랫폼의 테이블 생성 옵션을 사용하여 실험에 대한 런이 포함된 설계 테이블을 생성할 수 있습니다.

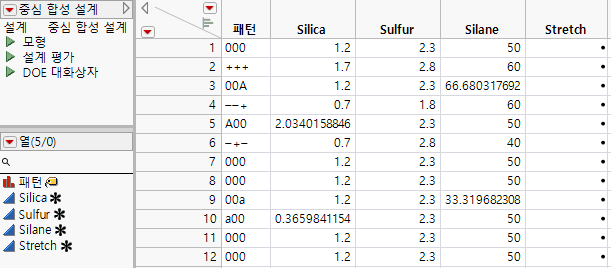

그림 12.15 Bounce 요인 및 반응에 대한 직교 중심 합성 설계

왼쪽 위의 테이블 패널에 있는 설계 노트는 테이블을 생성한 설계 유형을 나타냅니다(중심 합성 설계). 이 정보는 여러 설계를 비교하는 경우 유용할 수 있습니다.

패턴 열

패턴 열은 요인 값에 관한 각 행의 런에 대한 설명을 기호로 표시합니다.

팁: 패턴은 그림에서 라벨 변수로 유용할 수 있습니다.

설계 테이블 스크립트

설계 테이블에는 다음과 같은 스크립트가 포함되어 있습니다.

모형

분석 > 모형 적합 플랫폼을 실행합니다.

설계 평가

DOE > 설계 진단 > 설계 평가 플랫폼을 실행합니다.

DOE 대화상자

설계 테이블을 생성하는 데 사용된 "반응 표면 설계" 창을 다시 생성합니다. 또한 이 스크립트는 설계를 생성하는 데 사용된 난수 시드값도 포함합니다.
