정규화된 상자 그림

"공정 능력"의 빨간색 삼각형 메뉴에 있는 "정규화된 상자 그림" 옵션은 제목에 지정된 표준편차를 사용하여 정규화된 상자 그림을 표시하거나 숨깁니다. JMP에서는 정규화된 상자 그림을 그릴 때 평균을 빼고 표준편차로 나누어 각 열을 표준화합니다. 이러한 표준화된 값을 사용하여 각 열에 대한 상자 그림이 생성됩니다.

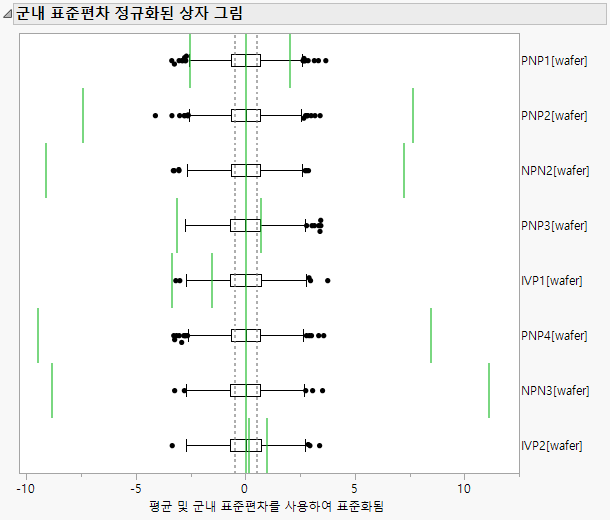

그림 9.17 군내 표준편차 정규화된 상자 그림

Figure 9.17에서는 Semiconductor Capability.jmp 샘플 데이터 테이블에서 wafer를 부분군 변수로 사용하는 공정 변수 선택에 대한 "군내 표준편차 정규화된 상자 그림"을 보여 줍니다.

녹색 세로선은 각 변수의 평균 및 표준편차로 정규화된 각 변수의 규격 한계를 나타냅니다. 데이터가 표준편차 1로 표준화되므로 ±0.5 위치에 회색 세로 점선이 표시됩니다.
