공정 잠재력 그래프

공정 변수 선별 플랫폼의 공정 잠재력 그래프는 Cp 대 % 측정 시그마2(%MS2) 값을 보여 주는 그림입니다. 이 그림을 사용하여 공정 또는 측정 시스템에 개선이 필요한지 여부를 평가할 수 있습니다. 이 그래프에는 Cp 값이 2보다 작고 측정 시그마가 지정된 공정에 대한 표식이 포함됩니다. 점을 커서로 가리키면 공정을 식별할 수 있습니다. 그림의 영역은 개선할 공정 또는 측정을 식별할 수 있도록 색상과 라벨이 지정됩니다.

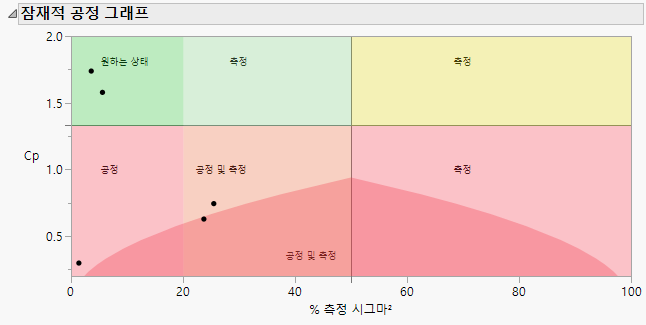

그림 8.7 공정 잠재력 그래프

공정 잠재력 그래프에는 다음과 같은 7개 영역이 포함됩니다.

원하는 상태(녹색)

그래프의 왼쪽 상단 영역에 있는 점은 Cp > 1.33이고 %MS2 < 20%인 공정을 나타냅니다. 이는 공정이 원하는 상태에 있고 측정 시스템이 적절하다는 것을 나타냅니다.

측정(녹색)

그래프의 중간 상단 영역에 있는 점은 Cp > 1.33이고 %MS2이 20%에서 50% 사이인 공정을 나타냅니다. 공정 변화를 감지할 확률을 높이려면 측정 시스템을 개선하는 것이 좋습니다.

측정(노란색)

그래프의 오른쪽 상단 영역에 있는 점은 Cp > 1.33이고 %MS2 > 50%인 공정을 나타냅니다. 이는 측정으로 인한 변동이 50%를 초과한다는 의미입니다. 측정 시스템을 개선하는 것이 좋습니다.

공정(빨간색)

그래프의 왼쪽 하단 영역에 있는 점은 Cp < 1.33이고 %MS2 < 20%인 공정을 나타냅니다. 이는 측정 시스템은 적절하지만 공정 개선을 고려해야 한다는 것을 나타냅니다.

공정 및 측정(주황색)

그래프의 중간 하단 영역에 있는 점은 Cp < 1.33이고 %MS2이 20%에서 50% 사이인 공정을 나타냅니다. 공정과 측정 시스템을 모두 개선하는 것이 좋습니다.

측정(빨간색)

그래프의 오른쪽 하단 영역에 있는 점은 Cp < 1.33이고 %MS2 > 50%인 공정을 나타냅니다. 이는 측정으로 인한 변동이 50%를 초과한다는 의미입니다. 측정 시스템 개선을 최우선으로 해야 합니다.

공정 및 측정(빨간색)

그래프에서 중간 하단의 진한 빨간색 영역에 있는 점은 Cp* < 1.33이고 Cp** < 1.33인 공정을 나타냅니다. 공정과 측정 시스템을 모두 개선하는 것이 좋습니다.
