프로파일러
신뢰도 블록 다이어그램 플랫폼에는 시스템의 신뢰도 특성을 분석하는 데 도움이 되는 다양한 프로파일러가 제공됩니다. "설계" 및 "라이브러리" 패널에 나열된 각 시스템 다이어그램에 대한 프로파일러를 볼 수 있습니다. 이 섹션에서는 프로파일러에 대해 설명합니다. 프로파일러는 보고서의 프로파일러 패널에 나타납니다.
프로파일러에 대한 빨간색 삼각형 옵션
각 프로파일러에는 다음 명령이 포함된 빨간색 삼각형 메뉴가 있습니다.
요인 격자 재설정
현재 설정 및 표시를 제어하는 값을 입력할 수 있는 창을 표시합니다. 요인 격자 설정에 대한 자세한 내용은 프로파일러의 요인 격자 재설정에서 확인하십시오.
요인 설정
프로파일러 설정을 구성하고 프로파일러를 연결하려면 이 옵션을 선택합니다. 요인 설정에 대한 자세한 내용은 프로파일러의 요인 설정에서 확인하십시오.
참고: 그래프에서 원하는 부분을 보려면 프로파일러의 X 축과 Y 축을 조정합니다.
분포 프로파일러
분포 프로파일러에는 시스템 고장 확률이 시간의 함수로 표시됩니다. 시스템의 분포 프로파일러는 기본적으로 나타납니다.
그림 12.16 분포
잔존 수명 분포 프로파일러
시스템의 잔존 수명 분포 프로파일러에는 시스템이 "생존 시간"으로 지정된 특정 시간까지 생존한다는 가정하에 시스템 고장 확률이 표시됩니다. 기본적으로 "생존 시간"은 0으로 설정되며, 이 경우 잔존 수명 분포는 분포 함수와 동일합니다.
생존 시간 값을 입력하여 시스템이 고장 없이 생존하는 시간을 나타냅니다. 값을 입력하는 대신 원점의 작은 직사각형을 선택하고 오른쪽으로 드래그하면 생존 시간이 동적으로 설정됩니다.

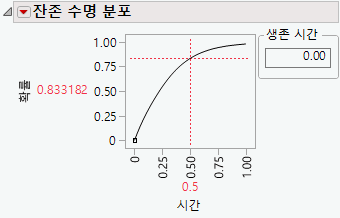

그림 12.17 잔존 수명 분포
신뢰도 프로파일러
시스템의 신뢰도 프로파일러에는 시스템 작동 확률이 시간의 함수로 표시됩니다. 신뢰도 함수는 생존 함수라고도 합니다.
분위수 프로파일러
시스템의 분위수 프로파일러에는 시간이 고장 확률의 함수로 표시됩니다. 분위수 함수는 분포 함수의 역함수입니다.
밀도 프로파일러
시스템의 밀도 프로파일러에는 시스템의 고장 분포 함수와 관련된 확률 밀도 함수가 표시됩니다.
위험 프로파일러
시스템의 위험 프로파일러에는 주어진 시간의 순간 고장 비율이 표시됩니다.
누적 위험 프로파일러
시스템의 누적 위험 프로파일러에는 누적 위험 함수가 시간의 함수로 표시됩니다.
그림 12.18 누적 위험
