산점도

수명 사건 대 설명 변수의 산점도는 "수명 분포 적합" 보고서 상단에 나타납니다. Table 4.2에서는 각 고장 유형이 산점도에 어떻게 표현되는지 보여 줍니다. 그래프의 표식 크기를 늘리려면 그래프를 마우스 오른쪽 버튼으로 클릭하고 표식 크기를 선택한 후 나열된 표식 크기 중 하나를 선택합니다.

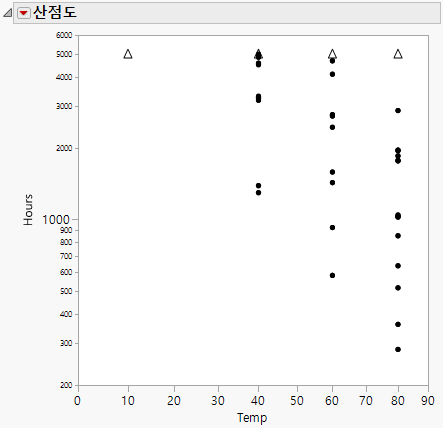

그림 4.5 Hours 대 Temp의 산점도

산점도 옵션

"산점도"의 빨간색 삼각형 메뉴에는 다음 옵션이 포함되어 있습니다.

밀도 곡선 추가

지정된 가속 요인 값에서 산점도에 밀도 곡선을 추가할 수 있습니다. 처음에 밀도 곡선은 시작 창에서 지정한 분포에 해당합니다. 산점도 오른쪽의 체크박스를 사용하여 다른 분포에 대한 밀도 곡선을 추가할 수 있습니다.

밀도 곡선 제거

이전에 지정한 밀도 곡선 값 목록을 표시합니다. 해당 체크박스를 선택하여 곡선을 제거합니다.

밀도 곡선 표시

산점도에 지정된 밀도 곡선을 표시하거나 숨깁니다.

연속형 X 변수와 연속형 관계를 지정하면 X 변수의 수준, 사용 조건 값 및 "밀도 곡선 추가" 옵션으로 지정한 값에 밀도 곡선이 표시됩니다.

비연속형 관계 유형을 지정하면 지정된 설명 변수의 모든 수준에 대해 밀도 곡선이 표시됩니다. "위치" 또는 "위치 및 척도" 관계를 지정하거나, 시작 창에서 "내포 모형 검정" 옵션을 선택하거나, 명목형 X 변수를 지정하는 경우 비연속형 관계가 발생합니다.

분위수 선 추가

산점도에 최대 세 개의 분위수 선을 추가할 수 있습니다. 분위수 선을 네 개 이상 추가하려면 이 옵션을 다시 선택합니다. 기본 분위수 값은 0.1, 0.5, 0.9입니다. 결측값과 같은 잘못된 분위수 값은 무시됩니다. 세 개 미만의 분위수 선을 추가하려면 원하는 분위수 값을 입력하고 나머지 항목은 비워 둡니다.

분위수 선 CI 대역 표시

분위수 선 주위에 신뢰 구간을 표시하거나 숨깁니다.

분위수 선 CI 대역의 수준 설정

분위수 선 주위의 신뢰 구간에 대한 신뢰 수준을 지정합니다.

분위수 선 제거

이전에 지정한 분위수 값 목록을 표시합니다. 해당 체크박스를 선택하여 선을 제거합니다.

축 전치

가속 요인이 가로 축 대신 세로 축에 나타나도록 지정합니다.

변환 척도 사용

산점도의 가속 요인 축에 변환 척도가 사용되도록 지정합니다. 이 옵션은 가속 요인 축에 대해 선형 척도와 비선형 척도 간을 전환합니다.

Figure 4.5에서는 초기 산점도를 보여 줍니다. Figure 4.6에서는 "밀도 곡선 표시" 및 "분위수 선 추가" 옵션을 선택하여 Weibull 분포의 다양한 Temp 수준에 대한 곡선과 선을 표시하는 결과 산점도를 보여 줍니다. 다른 분포에 대한 Temp의 모든 수준에서 밀도 곡선을 볼 수도 있습니다. 이러한 분포를 한 번에 하나씩 선택하거나, 원하는 분포 이름 왼쪽의 상자를 선택하여 동시에 볼 수 있습니다.

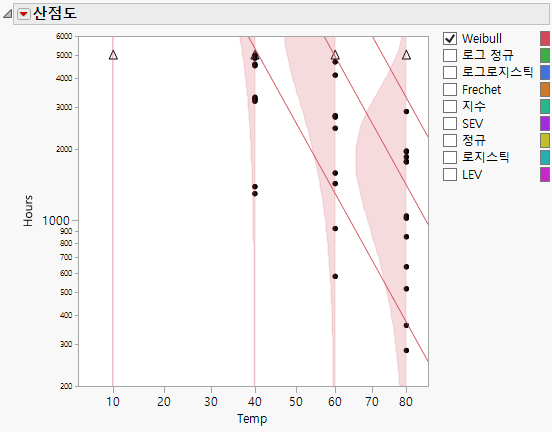

그림 4.6 밀도 곡선 및 분위수 선 옵션을 사용한 산점도
