삼원 그림 개요

삼원 그림은 합이 상수가 되는 세 가지 혼합물 성분을 2차원으로 표현한 것입니다. 이 그림은 각 성분에 대한 모서리가 있는 정삼각형입니다. 제약이 없는 경우 삼각형의 각 꼭지점은 순수 혼합에 해당합니다. 즉, 한 성분이 1(100%)이고 다른 모든 성분은 0입니다. 성분에 제약이 있는 경우 실현 가능한 혼합은 삼원 그림의 부분으로 표현됩니다. 음영은 그림에서 실현 불가능한 부분을 제외하는 데 사용됩니다.

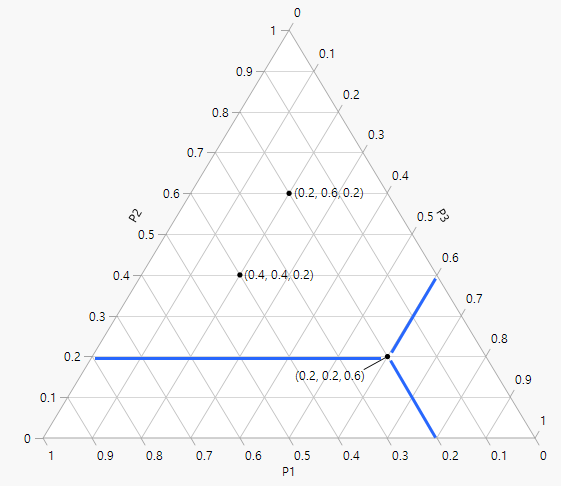

Figure 14.6에는 세 가지 성분(P1, P2, P3)이 표시됩니다. 세 성분은 0에서 1(100%) 사이의 각 비율 범위로 제약되지 않습니다. 세 점에는 좌표, 즉 (P1, P2, P3) 형식으로 라벨이 지정됩니다. 한 점 (0.2, 0.2, 0.6)에는 각 혼합물 성분의 축 격자선을 따라 파란색 선이 포함되어 축 값을 읽을 수 있습니다.

그림 14.6 삼원 그림의 예
