횡단면 보기 프로파일러

프로파일러에서 반응 표면의 트레이스를 2차원으로 표시할 수 있습니다. 트레이스는 고차원 표면의 횡단면입니다. 3차원 반응 표면을 예로 들어보겠습니다. SULFUR와 SILANE(SILICA는 상수로 유지)의 함수로 나타낸 MODULUS 표현식의 반응 표면을 살펴보십시오. 겹쳐진 격자는 고차원에서 2차원 트레이스로의 변환을 시각화하는 데 도움이 됩니다.

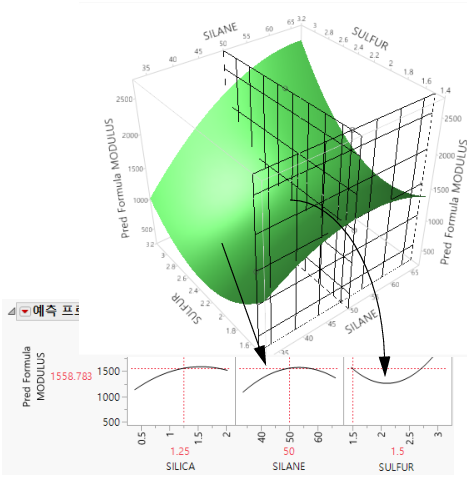

그림 2.4 횡단면으로 나타낸 프로파일러

이제 SULFUR의 현재 값을 2.25에서 1.5로 변경해 보십시오.

그림 2.5 횡단면으로 나타낸 프로파일러

"예측 프로파일러"에서 SULFUR 곡선 자체가 변하지 않는 동안 SULFUR의 새 설정에 주목하십시오. 그러나 이제 SILANE의 프로파일 트레이스는 SULFUR가 1.5로 설정된 위치입니다. SILANE의 프로파일이 더 높게 이동하여 현재 SILANE 값인 50에 가까운 정상점에 도달합니다.
