공정 잠재력 그래프

공정 변수 선별 플랫폼의 공정 잠재력 그래프는 Cp 대 % 측정 시그마2(%MS2) 값을 보여 주는 그림입니다. 이 그림을 사용하여 공정 또는 측정 시스템에 개선이 필요한지 여부를 평가할 수 있습니다. 이 그래프에는 Cp 값이 2보다 작고 측정 시그마가 지정된 공정에 대한 표식이 포함됩니다. 점을 커서로 가리키면 공정을 식별할 수 있습니다. 그림의 영역은 개선할 공정 또는 측정을 식별할 수 있도록 색상과 라벨이 지정됩니다. 자세한 내용은 White et al. (2020)에서 확인하십시오.

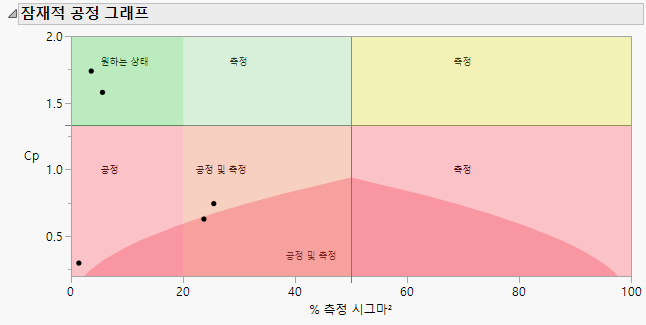

그림 8.7 공정 잠재력 그래프

공정 잠재력 그래프에는 다음과 같은 7개 영역이 포함됩니다.

원하는 상태(녹색)

그래프의 왼쪽 상단 영역에 있는 점은 Cp > 1.33이고 %MS2 < 20%인 공정을 나타냅니다. 이는 공정이 원하는 상태에 있고 측정 시스템이 적절하다는 것을 나타냅니다.

측정(녹색)

그래프의 중간 상단 영역에 있는 점은 Cp > 1.33이고 %MS2이 20%에서 50% 사이인 공정을 나타냅니다. 공정 변화를 감지할 확률을 높이려면 측정 시스템을 개선하는 것이 좋습니다.

측정(노란색)

그래프의 오른쪽 상단 영역에 있는 점은 Cp > 1.33이고 %MS2 > 50%인 공정을 나타냅니다. 이는 측정으로 인한 변동이 50%를 초과한다는 의미입니다. 측정 시스템을 개선하는 것이 좋습니다.

공정(빨간색)

그래프의 왼쪽 하단 영역에 있는 점은 Cp < 1.33이고 %MS2 < 20%인 공정을 나타냅니다. 이는 측정 시스템은 적절하지만 공정 개선을 고려해야 한다는 것을 나타냅니다.

공정 및 측정(주황색)

그래프에서 하단 중앙 영역에 있는 점은 Cp < 1.33이고 %MS2이 20%에서 50% 사이인 공정을 나타냅니다. 공정과 측정 시스템을 모두 개선하는 것이 좋습니다.

측정(빨간색)

그래프의 오른쪽 하단 영역에 있는 점은 Cp < 1.33이고 %MS2 > 50%인 공정을 나타냅니다. 이는 측정으로 인한 변동이 50%를 초과한다는 의미입니다. 측정 시스템 개선을 최우선으로 해야 합니다.

공정 및 측정(빨간색)

그래프에서 하단 중앙의 진한 빨간색 영역에 있는 점은 Cp* < 1.33이고 Cp** < 1.33인 공정을 나타냅니다. Cp*는 측정 변동이 전혀 없다고 가정할 때, 공정이 가지고 있는 잠재적 공정 능력입니다. Cp**는 공정의 치우침(centering)을 무시했을 때, 순수하게 공정 변동만으로 결정되는 잠재적 공정 능력을 나타냅니다. 두 값 모두 1.33 미만일 경우 공정과 측정 시스템을 모두 개선하는 것이 좋습니다. Cp* 및 Cp** 값은 다음과 같이 계산됩니다.
