삼원 그림

성분 데이터 또는 혼합물 데이터에 대한 그림 보기

"그래프" 메뉴의 "삼원 그림" 옵션은 세 개의 축으로 구성된 그림을 생성합니다.

삼원 그림은 세 부분으로 구성된 성분 데이터의 분포와 변동성을 표시하는 방법입니다. 토양에 포함된 모래, 토사, 점토의 비율 또는 시험 약물에 포함된 세 가지 화학 작용제의 비율을 예로 들 수 있습니다. 비율로 표시된 데이터를 사용하거나 절대 측정값을 사용할 수 있습니다.

삼원 그림은 변의 척도가 0 ~ 1인 삼각형으로 표시됩니다. 각 변은 세 가지 성분 중 하나를 나타냅니다. 삼각형의 각 변에서 점까지 수직으로 그은 선이 각 성분 값과 교차하도록 점이 표시됩니다.

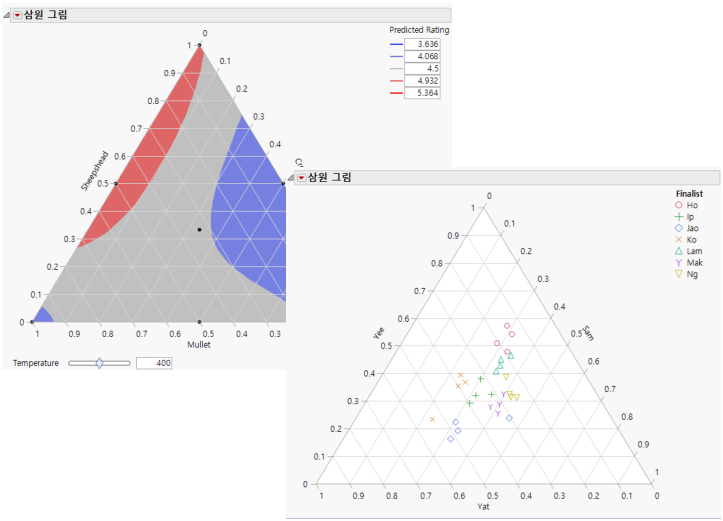

그림 11.1 삼원 그림의 예

목차

삼원 그림의 예

삼원 그림 플랫폼 시작

JMP의 삼원 그림

혼합물 및 제약 조건

삼원 그림 플랫폼 옵션

삼원 그림 플랫폼의 추가 예

혼합물 제약이 있는 삼원 그림의 예

등고선 함수가 있는 삼원 그림의 예
