发布日期: 04/13/2021

Image shown here配置设置

可为“可靠性框图”中的每个元件都分配一个失效分布。可用失效分布列在表 11.2中。要查看这些失效分布的公式和参数化信息,请参见分布

Image shown here分布配置

向关系图添加某个元件时,该元件的分级显示项显示在“配置”分级显示项下方。

注意:您可以通过选中“忽略”旁边的框从分析中忽略某个元件。

选择某个分布并输入必需的参数值。

表 11.2 分布和参数

属性类型

所需的输入信息

指数

Theta

Weibull

Alpha、Beta

对数正态

位置、尺度

对数 Logistic

位置、尺度

Fréchet

位置、尺度

广义 Gamma

mu、sigma、lambda

缺陷子总体 Weibull

Alpha、Beta、缺陷概率

缺陷子总体对数正态

位置、尺度、缺陷概率

缺陷子总体对数 Logistic

位置、尺度、缺陷概率

缺陷子总体 Fréchet

位置、尺度、缺陷概率

非参数

数据或数据文件

要查看选定设计或子系统中元件的“配置”设置,请执行以下操作:

要查看特定元件的“配置”设置,请选择该元件的形状。

要查看多个元件的“配置”设置,请使用箭头工具或按 Ctrl 键并点击来选择多个元件的形状。

要查看所有元件的“配置”设置,请通过点击工作区中的空白部分取消选择所有形状。

对于关系图中的每个元件,您可以通过选中“省略”旁边的框在计算中忽略该元件,或者:

从分布列表中,选择适当的分布。对于“非参数”之外的所有选择,输入分布的参数值。对于“非参数”,请参见指定非参数分布

对于“串联”和“并联”元件,您还必须输入 N 的值(N 是串联或并联形状中包含的元件总数)。

对于“N 中取 K 个”元件,您还必须输入 K(系统正常使用所需的最少正常使用元件数),以及 N(形状中的元件总数)。

对于“结点”元件,输入最小可用依赖性。“结点”形状支持您配置“n 中取 k 个元件”形状,其中连接的形状具有不同的分布。最小依赖项数目为 k,即可正常使用的以便系统运行的通向结点的最小路径数。

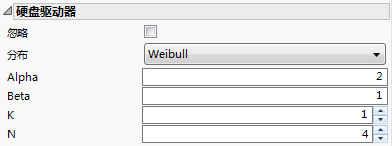

图 11.16 示例:针对“N 中取 K 个”形状的 Weibull 配置

Image shown here
