Image shown here结果分析器

点击结果数据表中的“启动可修复系统模拟结果分析器”脚本旁边的绿色箭头后,将会显示一个包含模拟结果分析的报表。

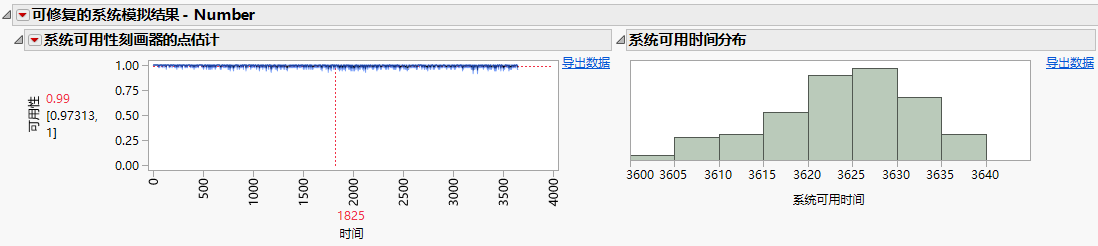

图 12.11 部分 RSS 资源管理器报表

Image shown here

默认情况下,该报表包含两类图形。第一类图形(显示在Figure 12.11 的左侧)是点估计图形。点估计图形显示针对水平轴上的模拟迭代时间标绘的垂直轴上的聚合模拟结果。水平轴的范围是您在模拟设置中指定的持续时间。某一给定时间可用的系统的估计概率在垂直轴旁边显示为红色。点估计的下方是该点估计的 95% 置信区间。

提示:要查看模拟迭代中特定时间的系统可用性的点估计,请点击水平轴下方的红色数字。指定模拟持续时间范围中的某个时间,然后按 Enter 键。

第二类图形(显示在Figure 12.11 的右侧)是模拟迭代中的系统可用时间的直方图。直方图中的箱代表以下之一:

总模拟时间。

模拟持续时间的比例。

提示:选择图形旁边的导出数据选项以创建包含图形使用数据的数据表。

默认情况下,该报表包含以下图形:

系统可用性的点估计刻画器

显示模拟迭代期间,系统处于“开”或“关”状态的估计概率随时间变化的刻画器图形。

系统可用时间分布

显示每次模拟迭代系统可用总时间的直方图。

系统可用性分布

显示每次模拟迭代系统可用总时间除以模拟持续时间的直方图。该分布与“系统可用时间分布”相同,只不过该分布显示为模拟持续时间的比例。

系统服役概率的点估计刻画器

显示模拟迭代期间,系统处于“开”状态的估计概率随时间变化的刻画器图形。

系统服役时间分布

显示每次模拟迭代系统处于“开”状态的总时间的直方图。

系统服役概率分布

显示每次模拟迭代系统处于“开”状态的总时间除以模拟持续时间的直方图。该分布与“系统服役时间分布”相同,只不过该分布显示为模拟持续时间的比例。

系统计划外中断的点估计刻画器

显示模拟迭代期间,系统处于“关闭”状态的估计概率随时间变化的刻画器图形。

系统计划外中断分布

显示每次模拟迭代系统处于“关闭”状态的总时间的直方图。

系统计划外中断百分比分布

显示每次模拟迭代系统处于“关闭”状态的总时间除以模拟持续时间的直方图。该分布与“系统计划外中断分布”相同,只不过该分布显示为模拟持续时间的比例。
