三元图概述

三元图是总和为常数的三个混料成分的二维表示。该图为一个等边三角形，每个成分对应一个边。无约束时，三角形的每个顶点对应于纯混合：一个成分为 1 (100%)，所有其他成分为 0。成分被约束时，用三元图的比例表示可行的混料。使用着色排除图的不可行部分。

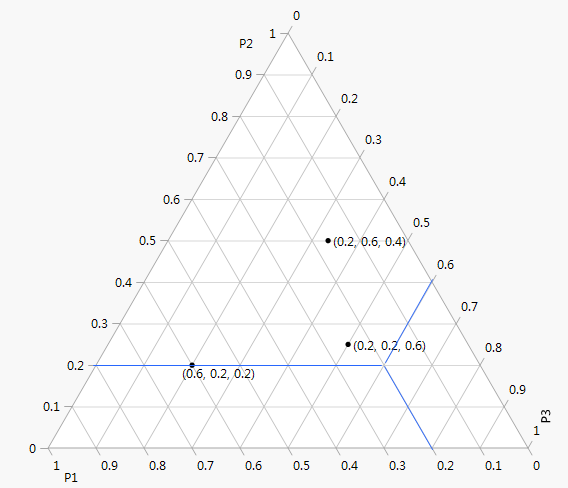

Figure 6.2显示三个成分 P1、P2 和 P3。这三个成分无约束，每个成分所占比例可为从 0 到 1 (100%) 的范围。使用其坐标 (P1, P2, P3) 标记三个点。一个点 (0.2, 0.2, 0.6) 包含沿着每个混料成分的轴网格线的蓝线，引导您读取这些轴。

图 6.2 三元图示例
