发布日期: 11/15/2021

静态气泡图的示例

该示例使用 SATByYear.jmp 样本数据表,其中包含挑选出来的 2004 年美国部分人口的 SAT 语文考试和数学考试的分数。

1. 选择帮助 > 样本数据库,然后打开 SATByYear.jmp

2. 选择图形 > 气泡图

3. 选择 SAT 语文考试并点击 Y

4. 选择 SAT 数学考试并点击 X

5. 选择并点击 ID

6. 选择高考参考率 (2004) 并点击大小

7. 点击确定

随即显示报表窗口。(图 5.11 使用默认的 JMP 颜色。)

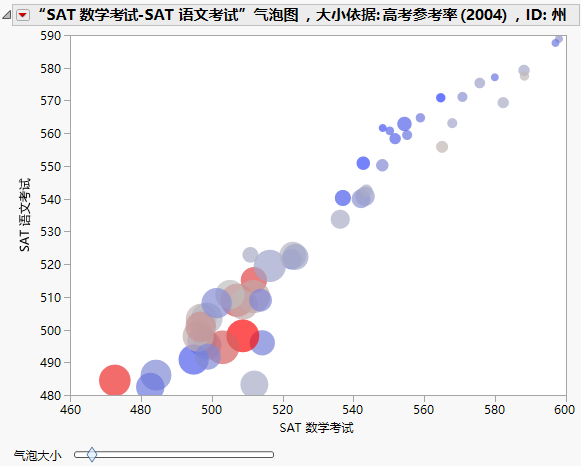

图 5.11 “静态气泡图”报表窗口

Image shown here

可以得到以下结论:

较高的语文分数看起来与较高的数学分数相关,因为这两个分数的轨迹在气泡图中非常接近。这表示语文分数与数学分数之间存在相关性。

较大的气泡表示 2004 年 SAT 考试考生参考率较高的美国各州。这些较大的气泡全部集中在图形左下方。这表示具有较高考生参考率的州的数学和语文分数都较低。

将主要按州对气泡分组改为主要按地区对气泡分组:

1. 点击“气泡图”红色小三角并选择显示角色

2. 点击 ID 链接。

3. 选择地区并点击确定

地区现在成为主要的 ID 变量。

4. 点击 ID2 链接。

5. 选择并点击确定

州现在成为次要的 ID 变量。

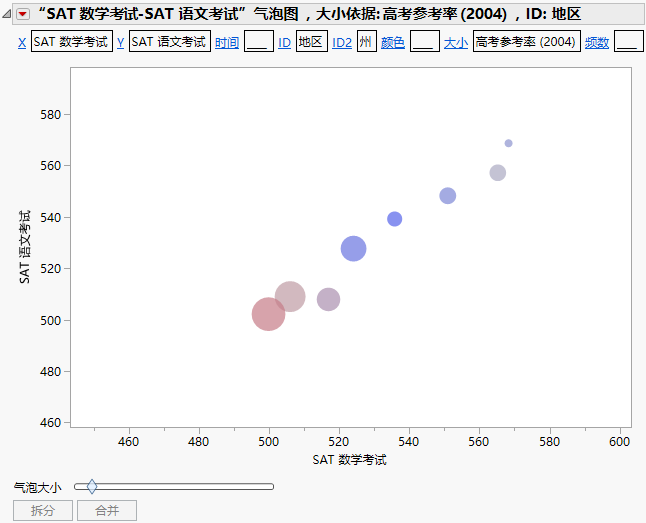

图 5.12 按“地区”和“州”分组的气泡图示例

Image shown here

6. 点击表示 Southwest(西南)地区的气泡(在气泡上方悬停或点击气泡以查看其标签)。

7. 点击拆分

现在气泡将按次要 ID 变量(即)来拆分。您现在可以看到 Southwest 地区内的各州。

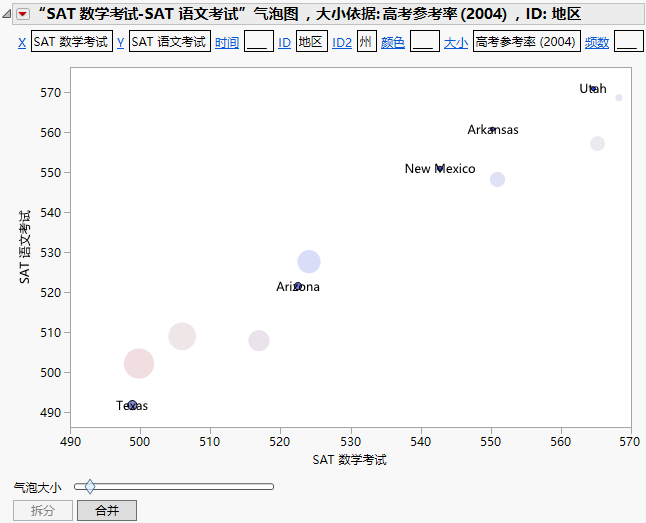

图 5.13 按“州”拆分 Southwest 地区的示例

Image shown here

您可以看到 Southwest 各州之间的分数存在显著变异。

8. 点击合并再次合并 Southwest 各州。

9. 要进行比较,请点击 New England(新英格兰)气泡(在气泡上方悬停或点击气泡以查看其标签)。

10. 点击拆分

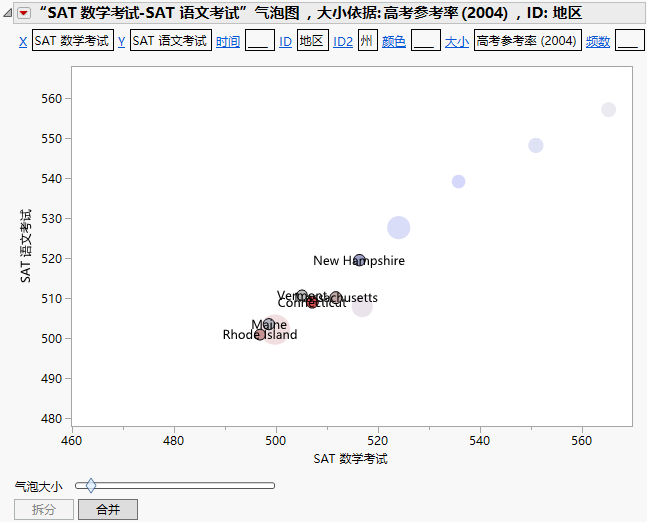

图 5.14 按“州”拆分 New England 地区的示例

Image shown here

您可以看到 New England 各州的变异不像 Southwest 各州那么大。
