路易安娜行政区域示例

在该示例中,您处理定制地图文件,然后通过以下两种方式创建定制地图:

先设置定制地图文件,并将其保存在预先确定的位置。JMP 将来会查找这些文件,并与任何适当数据一起使用。

从您的数据中直接指向特定的预定义地图文件。每次要指定定制地图时可能都需要执行该步骤。

设置自动定制地图

假设您从 Internet 下载了 Esri 形状文件并想使用它们作为 JMP 中的地图文件。形状文件名为 Parishes.shpParishes.dbf。这些文件包含路易斯安那州各行政区域(或县)的坐标和相关信息。

注意:本节中的路径名是指 JMP 文件夹。在 Windows 的 JMP Pro 中,JMP 文件夹命名为 JMPPro

保存 .shp 文件

用适当的名称保存 .shp 文件,并保存在正确的目录中。

1. 在 JMP 中,从以下默认位置打开 Parishes.shp 文件:

在 Windows 上: C:/Program Files/SAS/JMP/16/Samples/Import Data

在 macOS 上:/Library/Application Support/JMP/16/Samples/Import Data

注意:若看不到该文件,您可能需要将文件类型改为所有文件

JMP 将该文件打开为 Parishes.shp 文件包含 xy 坐标。

2. 使用下面的名称和扩展名保存 Parishes 文件:Parishes-XY.jmp将该文件保存到以下位置:

在 Windows 上:C:/Users/<用户名>/AppData/Roaming/SAS/JMP/Maps

在 macOS 上:/Users/<用户名>/Library/Application Support/JMP/Maps

3. 关闭 Parishes-XY.jmp 文件。

保存 .dbf 文件

执行初始设置并保存 .dbf 文件。

1. 从以下默认位置打开 Parishes.dbf 文件:

在 Windows 上: C:/Program Files/SAS/JMP/16/Samples/Import Data

在 macOS 上:/Library/Application Support/JMP/16/Samples/Import Data

注意:若看不到该文件,您可能需要将文件类型改为所有文件

JMP 将该文件打开为 Parishes.dbf 文件包含标识信息。

2. 右击行政区域列并选择列信息

3. 选择列属性 > 地图角色

4. 选择形状名称定义

5. 点击确定

6. 使用下面的名称和扩展名保存 Parishes 文件:Parishes-Name.jmp。将该文件保存到以下位置:

在 Windows 上:C:/Users/<用户名>/AppData/Roaming/SAS/JMP/Maps

在 macOS 上:/Users/<用户名>/Library/Application Support/JMP/Maps

7. 关闭 Parishes-Name.jmp 文件。

在“图形生成器”中创建地图

地图文件一经设置即可使用。Katrina.jmp 数据表包含按行政区域划分的卡特里娜飓风影响的相关数据。您想要直观地查看卡特里娜飓风过后各行政区域人口有何变化。

1. 选择帮助 > 样本数据库,然后打开 Katrina.jmp

2. 右击行政区域列并选择列属性 > 地图角色

3. 选择形状名称使用

4. 点击地图名称数据表按钮 Image shown here,浏览选择您之前创建的 Parishes-Name.jmp

这将为 JMP 指示包含地图信息的数据表所在的位置。

5. 形状定义列列表中选择行政区域

Parishes-Name.jmp 中,已为行政区域列指定形状名称定义地图角色属性。该列由每个行政区域的地图形状数据组成。

6. 点击确定

7. 选择图形 > 图形生成器

8. 行政区域拖放到地图形状区域中。

地图自动显示,因为您已经使用定制地图文件定义了行政区域列。

9. 人口拖放到颜色区域中。

10. 日期拖放到 X 分组区域中。

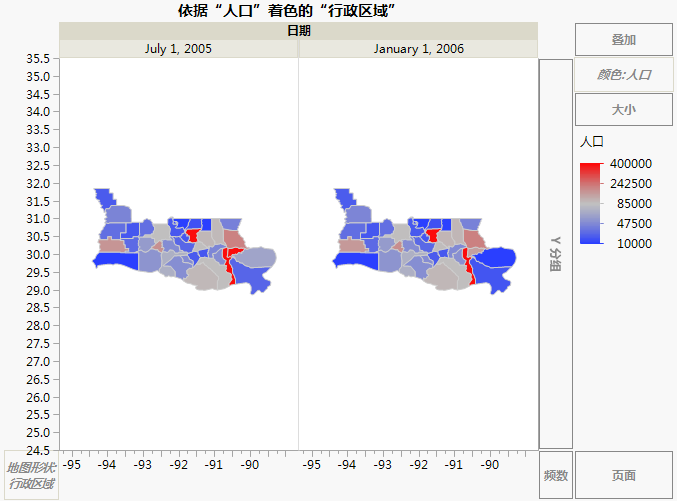

图 12.20 卡特里娜飓风经过前后各行政区域的人口

Image shown here

11. 选择放大镜工具放大两个地图中的 Orleans 行政区域 (图 12.21)

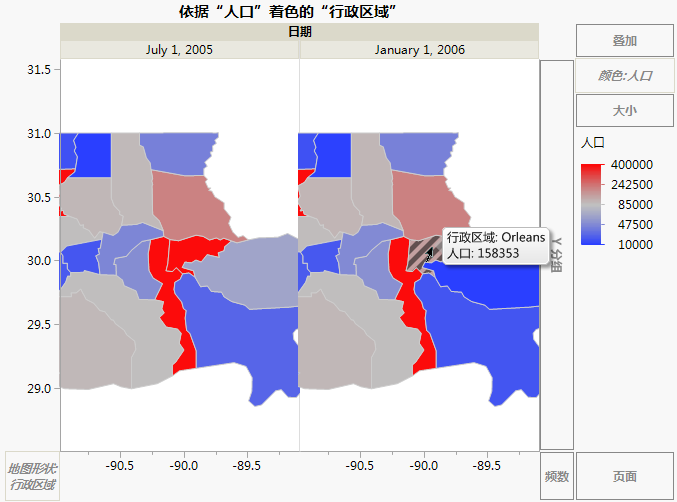

图 12.21 Orleans 行政区域

Image shown here

您可以清晰地看到卡特里娜飓风过后人口有所下降。Orleans 行政区域的人口从 2005 年 7 月的 437,186 减至 2006 年 1 月的 158,353。

从您的数据中直接指向现有的地图文件

假定您已有定制地图文件且它们已正确命名。您的地图文件为 US-MSA-Name.jmpUS-MSA-XY.jmp。它们保存在 Sample Data 文件夹中。

PopulationByMSA.jmp 数据表包含美国大城市统计区域 (MSA) 2000 年和 2010 年的人口数据。本例显示如何设置数据表以创建地图。

添加“地图角色”列属性

1. 选择帮助 > 样本数据库,然后打开 PopulationByMSA.jmp

2. 右击大城市统计区域列并选择列信息

3. 选择列属性 > 地图角色

4. 选择形状名称使用

5. 地图名称数据表旁边,键入 $SAMPLE_DATA/US-MSA-Name.jmp.

这将为 JMP 指示包含地图信息的数据表所在的位置。

6. 形状定义列列表中选择 MSA_Name

MSA_NameUS-MSA-Name.jmp 数据表中包含每个大城市统计区域的唯一名称的特定列。请注意,已为 MSA_Name 列指定形状名称定义地图角色属性,作为正确定义地图文件的一部分。

注意:请记住,-Name 数据表中的 Shape ID(形状 ID)列映射到 -XY 数据表中的 Shape ID(形状 ID)列。这意味着指示 -Name 数据表所在的位置即可将其链接至 -XY 数据表,这样 JMP 即具备创建地图所需的所有内容。

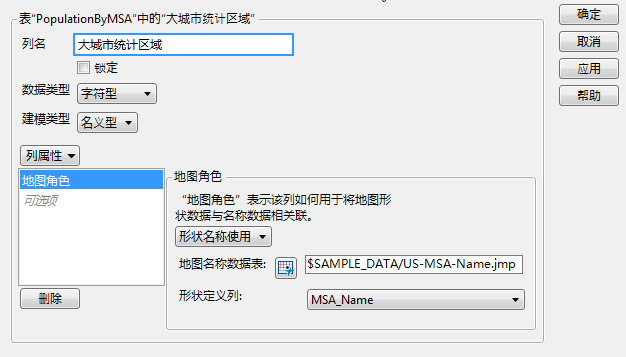

图 12.22 “地图角色”列属性

Image shown here

7. 点击确定

在“图形生成器”中创建地图

一旦设置了地图角色列属性,即可执行分析。您想要直观地查看 2000 年与 2010 年之间美国大城市统计区域中的人口变化。

1. 选择图形 > 图形生成器

2. 大城市统计区域拖放到地图形状区域中。

由于您已针对该列定义了地图角色列属性,此时会显示地图。

3. 人口变化拖放至颜色区域。

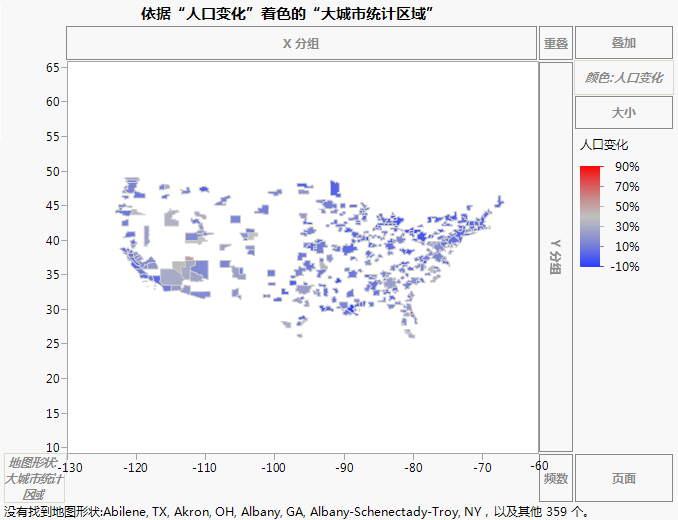

图 12.23 大城市统计区域的人口变化

Image shown here

4. 选择放大镜工具放大 Florida 州。

5. 选择箭头工具并点击红色区域。

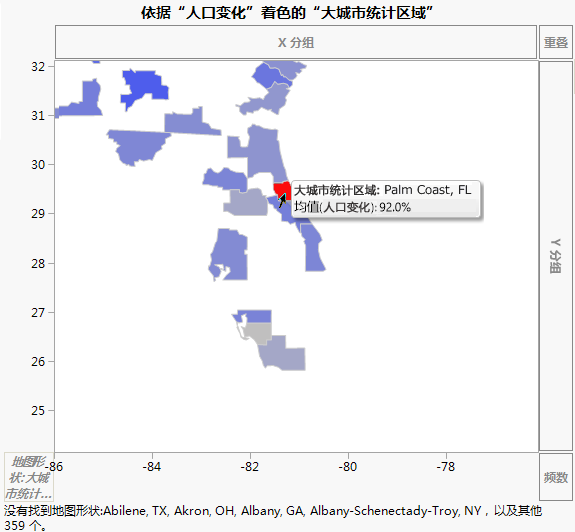

图 12.24 Florida 州 Palm Coast 的人口变化

Image shown here

6. 选择放大镜工具,并在按住 Alt 键的同时点击地图将其缩小。

7. 选择放大镜工具放大 Utah 州。

8. 选择箭头工具并点击浅红色区域。

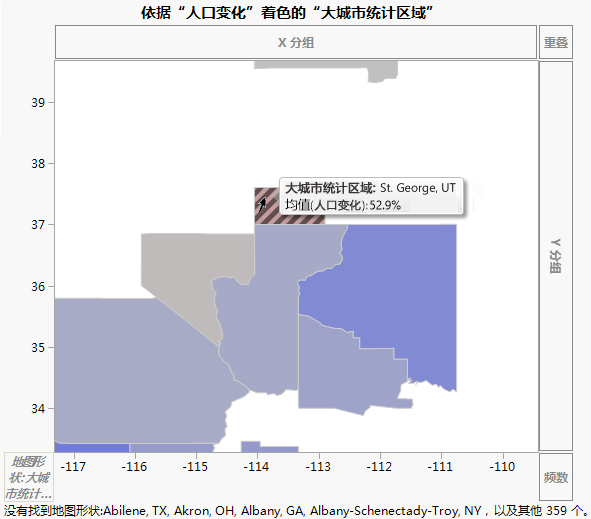

图 12.25 Utah 州 St. George 的人口变化

Image shown here

您可以看到 Florida 州 Palm Coast 地区和 Utah 州 St. George 地区在 2000 年和 2010 年之间的人口变化最大。Palm Coast 地区的人口增长了 92%,St. George 地区的人口增长约 53%。
